焊机命名表示方法

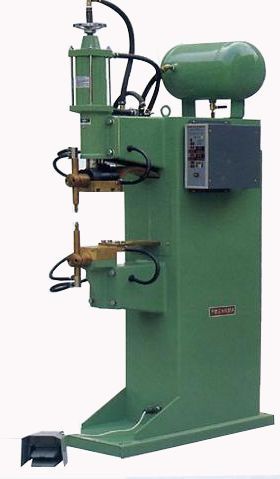

点凸焊机系列：DTN-P-1/2-LDTN：气动交流工频点凸焊机 P：额定容量1/2：1表示下臂件不可调；2，表示下臂件可调 L：臂深尺寸；即臂长尺寸例如：额定容量为80KVA，下臂件不可调，臂深尺寸为350mm的点（凸）焊机表示为DTN-80-1-350
特点FEATURES
★ 稳定的机身结构
★ 二次导电部分采用上绝缘方式，可避免铁屑的辅着或下座安装焊接工作时易产生绝缘部分的短路事故。
★ 上下电极采用带辅助行程的假牙方式，提高焊接时的可操作性、通用性。
★ 可任意调整加压电极速度，减缓了对被焊接物体加压时的冲击，也减少了焊接时的噪声。
★
变压器采用低阻抗设计，二次回路上采用了高品质的导电材料，降低了内耗，得到了小输入获得更大的焊接电流。
★ 可存储15个焊接程序：不同的焊接规范可存储在不同的焊接程序里，非常方便、顺利的实现不同工件的准确焊接。
★ 操作界面采用
数码管或液晶显示，清晰、明了、直观。
★ 广泛适用于铁线五金、家用电器制造、钣金加工制造、微电子及其他领域。
适用焊接形式
技术参数：
项目 额定容量 额定初级电压 额定频率 *大短路电流 负载持续率 *大加压力 电极行程 臂深臂间尺寸 冷却水量 重量 电极尺寸 焊接能力
单位 工作行程 辅助行程 电极头 电极握杆 电极臂 凸
焊台 低碳钢二块叠焊
型号 KVA V HZ KA ％ N mm mm mm L/min Kg mm mm mm mm mm
DTN-25-350 25 380 50 15 20 3000 30 70 350*220 3 220 φ16 φ25*180 φ54*150 100*120 2.0+2.0
DTN-40-350 40 380 50 18 20 3000 30 70 350*220 3 240 φ16 φ25*180 φ54*150 100*120 3.0+3.0
DTN-63-1-350 63 380 50 25 20 6000 30 70 350*250 4 400 φ25 φ32*200 φ69*180 120*124 3.0+3.0
DTN-80-1-350 80 380 50 28 20 6000 30 70 350*250 4 420 φ25 φ32*200 φ69*180 120*124 4.0+4.0
DTN-100-1-350 100 380 50 33 20 6000 30 70 350*250 4 430 φ25 φ32*200 φ69*180 120*124 5.0+5.0
DTN-150-1-350 150 380 50 38 20 12000 30 70 350*270 6 700 φ25 φ32*200 φ73*210 170*170 6.0+6.0
DTN-200-1-350 200 380 50 43 20 12000 30 70 350*270 6 730 φ25 φ32*200 φ73*210 170*170 6.0+6.0
注：以上数据仅供参考
（单位MM）注：以上数据仅供参考
