电磁

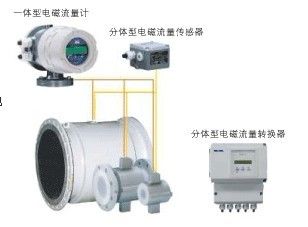

流量计（EMF）可用于精确测量电导率大于5μS/cm的液体、纸浆、泥浆、矿浆的流量。WT4300E一体型是
传感器和信号转换器设计成一体的流量测量系统，WT4300E分体型是传感器与信号转换器分体安装。
■ 2000系列
流量传感器壳体为
不锈钢■ 4000系列 当DN≤300时，流量传感器壳体为铸铝，DN≥350时，壳体为碳钢。
■ 连接形式 --
法兰式，符合GB、DIN及ISO等
法兰连接标准，特殊标准可根据用户要求定制。 -- 夹持式
■ WT4300E系列信号转换器
-- 多种供电
电源 -- 可切换的脉冲输出
-- 信号转换器模块化设计，采用EEPROM技术保证了信号转换器的互换性，无需重新输入参数。
-- 多功能显示，在多参数模式下可查看多达6种不同的流量参数。
技术参数
衬里材料的选择
应根据被测介质的腐蚀性、磨损性及温度来选择。硬/软橡胶可耐一般的弱酸、碱的腐蚀，耐温65°C，软橡胶有耐磨性，
聚四氟乙烯（PTFE）几乎能耐除热磷酸以外的强酸、碱腐蚀，介质温度可达180°C，但不耐磨损。聚氨脂橡胶有较好的耐磨损性，但不耐酸、碱腐蚀，耐温度性也差，介质温度小于80°C。
常用衬里材料的性能及其适用范围
衬里材料 主要性能 适用范围
聚四氟乙烯
PTFE
改性聚四氟乙烯
PFA
• 塑料中化学性能*稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。
• 耐磨性和粘接性能差。
• -40°C～+180°C
• 酸、碱等强腐蚀介质
• 卫生类介质
氯丁橡胶（Neoprene）
• 有很好的弹性、耐磨性能较好
• 耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀
• 低于65°C
• 测一般水、污水、泥浆、矿浆
硬橡胶
• 可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及
50％的硫酸、氢氧化钠、氢氧化钾。
• 忌强氧化剂
• 低于65°C
• 一般的酸、碱、盐溶液
电极材料的选择
应根据被测介质的腐蚀性，由用户负责选定，对一般介质，可查有关防腐蚀手册，选定电极材料，对
混合酸等成分复杂的介质，应做挂片试验。
常用电极材料及其适用范围（仅供参考）
电极材料 特点及使用范围
含钼耐酸钢
0Cr18Ni12Mo2Ti 主要用于生活工业用水、原水、下水、废水及弱酸、弱碱等弱腐蚀性酸、碱盐液，
价格*低。
哈氏合金B
HB 低浓度盐酸等非氧化性酸和非氧化性盐液适用，硝酸等氧化性酸不适用。
哈氏合金C
HC 对常温硝酸、其它氧化性酸、氧化性盐液有耐腐蚀性，盐酸等还原性酸和氯化物不
适用。
钛 耐腐蚀性略优于耐酸钢，对氯化物、次氯酸盐、海水有优良的耐腐蚀性，对常温硝
酸等氧化性酸有耐腐蚀性，盐酸、硫酸等还原性酸不适用。
钽 具有和玻璃相似的优越耐腐蚀性，除氢氟酸、发烟硫酸等少数酸外，大部分酸液适
用，氢氧化钠等碱液不适用。
铂-铱合金 对各种酸的耐腐蚀性能都很好，耐碱和各类盐的腐蚀，但不耐王水、铵盐的腐蚀，
价格昂贵。
防护等级的选择
根据国际GB/T4208-1993（等同于国际电工委员会IEC60529-2001）外壳防护等级（IP代码）定义：
IP65为防喷水型，即允许
水龙头从任何方向对仪表喷水，彭水压力为30kPa（0.3bar）。出水量为
12.5升/分，喷口离仪表距离为3米。IP67为浸水型，即仪表可短时间全部浸入水中，试验时*高点应在
水下至少150厘米，持续时间至少为30分钟。IP68为潜水型，应能长期在水中工作，其浸入的*大深度
由用户与制造厂协商。
防护等级选用原则应根据以上要求以及仪表实际的情况选定。
接地的选择
若连接仪表的
管道相对于被测介质是绝缘的，则介质的接地必须通过选用接地电极或安装接地环来
实现。对于口径≥125的橡胶衬里的仪表，衬里中带有导电橡胶，能很好地保证介质的接地。
