颜色： 标准颜色 黑色 型号： CAPS NF-5
耐压： ≥1014Ω·cm（KV） 品牌： WOER/沃尔
产品认证： lSO9001 lSO14001国际认证 加工定制： 是
材质： 聚烯烃+
热熔胶 耐温： -45~110°C（℃）

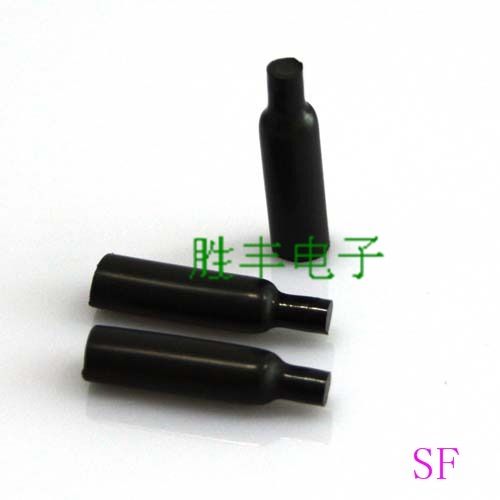

双壁半硬热缩端帽由半硬聚烯烃和热熔胶双层构成,外层为辐射交联聚烯烃,内层为热熔胶。产品一端已预收缩封堵，有绝缘和密封的双重效果。应用于
电力电缆、导线和线束端头的机械防护、密封防水防潮和环境保护。
产品特点
● 起缩温度：≥80℃
● 终缩温度：≥135℃
● 使用温度：-45℃～110℃
● 热缩比例：4：1
● 环保标准：RoHS
● 标准颜色：黑色
性能
指标
试验方法
拉伸强度
≥12MPa
ASTM D 2671
断裂伸长率
≥300％
ASTM D 2671
轴向变化率
-8％～+8％
ASTM D 2671
热老化后拉伸强度
≥9MPa
150℃×168h
热老化后断裂伸长率
≥100％
150℃×168h
击穿强度
≥22kV/mm
IEC 60243
体积电阻率
≥1014Ω·cm
IEC 60093
热冲击
无裂纹、无滴落
ASTM D 2671 ，225℃×4h
冷弯柔性
无裂纹
ASTM D 2671 ，-40℃×4h
吸水率
0.5％
ASTM D 570
规格表
型号
规格
标准长度 mm
供货内径
mm
全缩后尺寸 mm
A
B
*大内径
平均总壁厚
平均外层厚度
平均胶层厚度
CAPS NF-1
φ3.2
22
12.7
≥ 3.2
≤ 0.8
1.2
0.64
0.56
CAPS NF-2
φ4.8
25.4
15.2
≥ 4.8
≤ 1.3
1.52
0.76
0.76
CAPS NF-3
φ6.4
28.4
15.2
≥ 6.4
≤ 1.52
1.91
1.0
0.91
CAPS NF-4
φ9.5
31.8
18.3
≥ 9.5
≤ 2.0
2.08
1.08
1.0
CAPS NF-5
φ12.7
38.1
21.6
≥ 12.7
≤ 2.41
2.54
1.3
1.24
