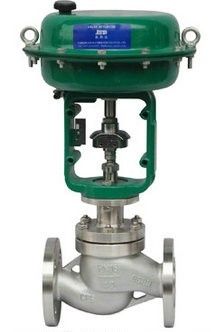

由气动多
弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
产品有标准型、调节切断型、
波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
主要零件材料 零件名称 材料 温度范围
阀体上阀盖 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -250～550℃
阀芯、阀座 1Cr18Ni9 -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
填 料
聚四氟乙烯 -40～200℃
膜 片 丁晴橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜 盖 A3
带顶装手轮机构 反作用式
主要技术参数和性能指标
调节机构主要技术参数 公称通径mm 20 25 40 50 65 80 100 150 200 250 300 350 400
阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司
商洽生产
额定流量
系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力MPa 0.6 1.6 4.0 6.4
行程mm 10 16 25 40 60 100
流量特性 直线、等百分比、快开型
介质温度℃ -40～230℃(常温型)，
散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 PN
(MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式 直通单座铸造球型阀
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式 普通式(常温型)、热片式(中温型)、低温型
可调比R 50:1
气源
接头 M16×1.5
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。
