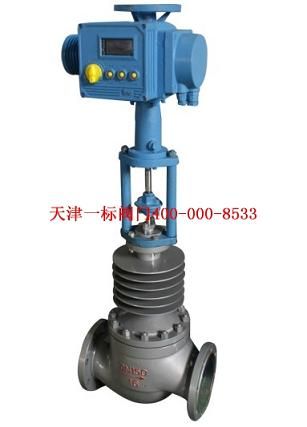

ZDLP、ZDLM型电子式电动单座、套筒
调节阀、接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油轻纺、制药、造纸等工业部门的生产自动化控制。本系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4MPa,接受信号为0～10mA.DC或4～20mA.DC,使用温度范围由-40℃～450℃。其中电动
单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动
套筒调节阀适用于压差较大且泄漏量较大的场合。
主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强
聚四氟乙烯 填料：聚四氟乙烯、柔性石墨、
不锈钢波纹管 推杆、
衬套：2Cr13
垫片：橡胶
石棉板、1Cr18Ni9Ti、石墨缠绕垫片
本产品性能指标贯彻GB/T4213—92。
主要技术参数
公称通径DN（mm）20253240506580100125150200250300
10121520
额定流量系数Kv直线1.82.84.46.91117.627.5446911017627544069011001760
等百分比1.62.546.3101625406310016025040063010001600
额定行程L（mm1016254060100
公称压力PN（MPa）1.6、4.0、6.4
固有流量特性直线、等百分比
固有可调比R50：1
允许泄漏量单座硬密封：Ⅳ级、软密封：Ⅵ级
套筒密封：Ⅱ级、软密封：Ⅵ级
工作温度t（℃）-20～200、-40～250、-40～450、-60～450
信号范围（mA.DC)0～10、4～20
电源电压220V、50Hz
作用方式故障时：全关、全开、自锁位
订货须知
1.产品型号与名称2.公称通径DN(mm)3.公称压力
4.流量特性5.阀体材质6.额定流量系数
7.介质种类和温度范围8.阀前后压力(压差)9.电源电压和控制信号
10.其它特殊要求
