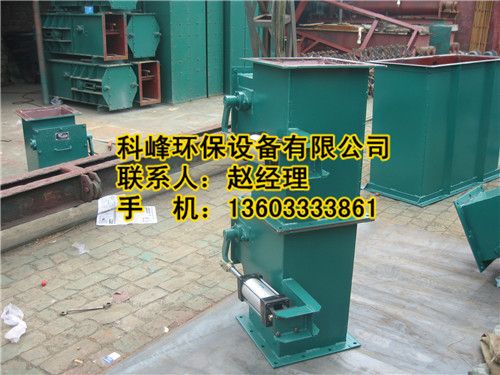

双层重锤翻板
卸灰阀广泛适用于建材、冶金、化工、电力等行业，作为各类除设备的灰斗卸料装置及各种磨机、
烘干机、料仓等设备的给卸料装置，防止野风吹入。
结构特点：
重锤式锁风翻板阀采用
钢板焊接结构，配重杆自复位机构，结构紧凑，工作平稳可靠。
工作原理：
重锤式锁风翻板阀的阀板在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹入，从而完成物料的输送。
主要技术参数：
A B C A1 B1 C1 H1 H L L1 L2 N-φ 工作温度
（Work temperature） 卸灰量
(M3/h)
φ300 φ260 φ200 290×290 250×250 200×200 750 375 445 180 2605 8-φ15 ≤150℃ 3
φ400 φ360 φ300 412×412 350×350 300×300 900 450 606 230 320 8-φ18 6
φ420 φ380 φ320 432×432 370×370 320×320 920 460 636 240 330 8-φ18 8
φ500 φ460 φ400 512×512 450×450 400×400 1100 550 756 370 370 8-φ18 16
φ660 φ610 φ500 660×660 610×610 500×500 1300 650 878 420 420 16-φ20 24
φ746 φ702 φ630 746×746 702×702 630×630 1600 800 943 485 485 20-φ20 35
