产品属性:
型号:HS41X
连接方式:
法兰材质:铸铁
公称通径:50—600
压力环境:常压
工作温度:常温
标准:国标
流动方向:单向
驱动方式:水力控制
零部件及配件:配件
用途:流量控制
类型(通道位置):二通式
密封材料:FKM

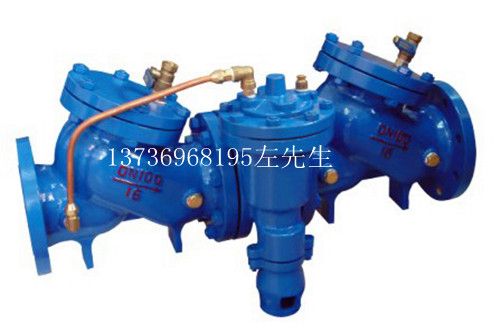

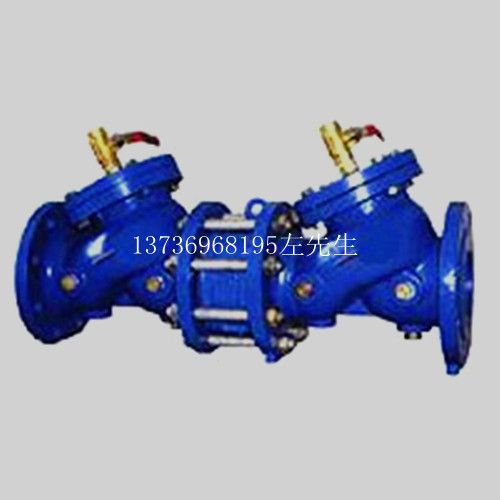

HS41X防污隔断阀、
倒流防止器,是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的
止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠。
主要部件材料: 序号 零部件名称 选用材料
1 阀体 铸铁、球墨铸铁、铸钢
2 阀盖 铸铁、球墨铸铁、铸钢
3 阀盘 球墨铸铁
4
弹簧 不锈钢、铬钒钢
5 放污阀
黄铜 主要技术参数:
公称压力:1.0~2.5Mpa
公称通径:50 ~600mm
适用介质:水
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
度验标准:GB/T 13927 AP1598
主要外形连接尺寸:
单位:mm
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 470 538 635 660 770 880 1035 1214 1340 1505 1670 1886 1986 2318
H 210 235 264 308 356 400 503 595 705 705 905 910 921 1210
