1、概述

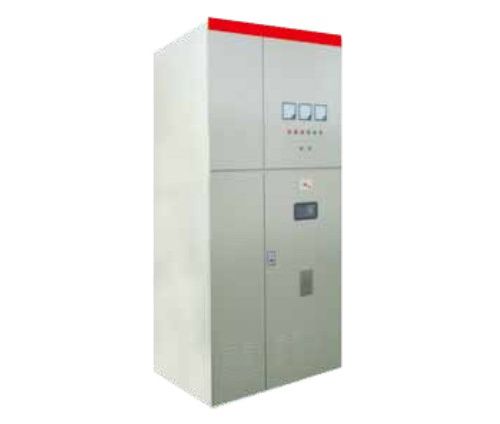

JDB系列高压并联
电容器装置，是一种直接同高压
异步电动机并联，与电动机同步投切或延迟投切的
无功补偿装置，广泛应用于冶金、矿山、建材石化、轻工、水利、机械等行业，该装置能够提高负载端的功率因数，降低线路损耗，节省能源，稳定电压和改善电网质量。
2、标准及规范
GB3983.2-1989 高电压并联
电容器 GB50227-2008 并联电容器装置设计规范
JB/T7111-1997 高电压并联电容器装置
JB/T10557-2006 高压无功就地补偿装置
GB/T11024.1-2001 标称电压1kV以上交流电力系统用并联电容器
GB10229-88
电抗器3、正常工作条件
环境温度为-40℃~+45℃；
相对湿度不超过95％；
安装运行地区海拔不超过1000m；
安装场所应无剧烈的机械震动、与垂直的倾斜度不超过5度；
周围介质无有害气体及蒸汽、无导电性或爆炸性尘埃；
注：装置的适用条件超过上述要求，应另行设计。
4、型号说明
5、典型方案
5.1 装置的典型一次系统图及外形图见图1、2。
5.2 装置的外形及安装尺寸须按具体要求设计的为准。
图1 ：一次系统图及外形图（高压
开关柜由用户选配）
图2 ：一次系统图及外形图（
高压开关柜由用户选配）
6、订货须知
6.1 请写清楚电容补偿装置的型号、规格、电压等级以及补充代号；
6.2 如有特殊要求（如进线方式、外形尺寸等），请特别注明。
