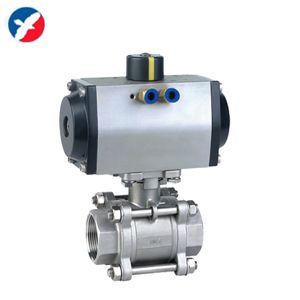

气动三片式
球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(
密封圈为增强
聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
一、产品特点
气动
三片式球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动
二、主要连接尺寸及重量
SIZE 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280
三、主要零件材料
序号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 阀盖 不锈钢CF8M 碳钢WCB
4 球体 不锈钢SS316 不锈钢SS304
5 阀杆 不锈钢SS316 不锈钢SS316
6
螺母 不锈钢SS304 FCD45
7
垫圈 不锈钢SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢SS304 不锈钢SS304
10 阀杆螺母 不锈钢SS304 B7
11 垫圈 不锈钢SS304 不锈钢SS304
12
填料压盖螺母 不锈钢SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16
螺栓 不锈钢SS304 B8
