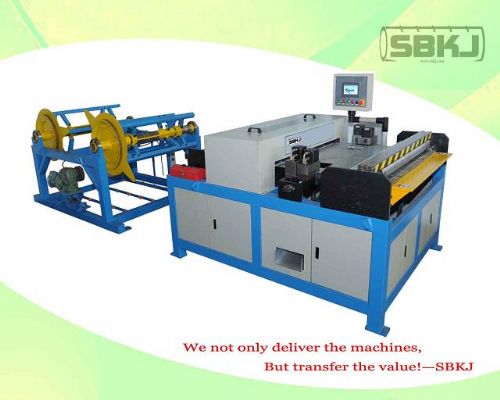

由上料架、调平压筋机、冲尖口和冲方口油压机、液压
剪板机、液压折边机所组成。电器控制部分采用全电脑控制，该控制系统具有闭环反馈系统，生产精度和稳定性明显提高。其*大工作速度为10米/分。长度误差为±0.5mm，对角线误差 ±0.8mm。 本系统可满足单班生产1000M2方型
风管能力。
1. 电动
送料机架一台（料盘二个）
2. 压筋调平装置一套
3. 液压剪角机四套连模具
4.
液压剪板机，折弯
5. 电脑及控制器及生产软件一套
基本配置：
说明:
1. 定尺开料，可直接与电脑等离子
切割机配合使用。
2. a.CS插骨剪角，可与C骨
法兰机和S插条法兰机配合使用。
b.TDF自成法兰的各种连接方法定位剪角，可与TDF自成法兰机，TDF接边机配合使用。 c.可剪
角铁法兰或之字法兰使用的各种剪角。并能折出、′和′并能与联合合缝机配套使用而完成整套风管。
3. 可完成TDC剪切角并和插条法兰折弯，如生产′型风管。可与联合合缝机和插条法兰配合使用而完成完整风管。
