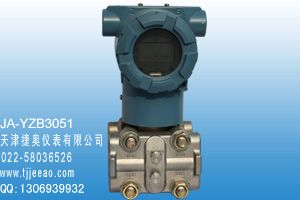

JA-YZB3051智能式压力变送器

  • 价格:电询
  • 产地:天津
  • 品牌:捷奥
  • 型号:JA-YZBC3051
  • 规格:台
  • 联系:刘秀琴 022-58036526 15522329297
              联系我时请告知是在建材采购网看到的
  • 公司:天津市捷奥仪表有限公司
  • 产品介绍
    应用领域:
    适用各种环境下的压力检测、传输仪表,广泛应用于各种石油、化工、钢铁、电力行业压力自控环境。
    一、概述
    智能式压力变送器是我公司自行开发的多功能数字式智能仪表,在采用成熟的、可靠的传感器技术基础上,结合先进的单片计算机技术和传感器数字转换技术精心设计而成。
    核心部件采用十六位单片机,其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化,满足日益提高的工业现场应用之要求。为此,软件中应用了数字信号处理技术,使其具有优良的抗干扰能力和零点稳定性,且具备零点自动稳定跟踪能力(ZSC)和温度自动补偿能力(TSC)。
    强大的界面功能无需手操器也能保证了良好的交互性。数字表头能够显示压力、温度、电流三种物理量,及0-100%模拟指示,按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,极大地方便了现场调试。
    S-PORT串行通信口通过*转接模块直接与计算机通信,上位机界面可以完成比按键操作更多的功能。接*RS485模块可以实现数字信号远传,或构建RS485工业局域网。
    压力变送器可选HART模块,当变送器加装HART模块后,具有HART通信能力,可用通用手操器进行常规操作。用我公司提供的*通信设备和软件可进行标定和温度补偿等操作。
    压力变送器可广泛地应用于石油、化工、钢铁、电力、轻工、环保等工业领域,实现对各种压力、流量、液位等工业过程的测量,能够适用于各种恶劣危险环境及腐蚀性介质。
    二、工作原理

    如工作原理图(上图)所示,外部引入的压力或差压将使传感器电容值发生变化,经数字信号转换,变为频率信号送到微处理器,微处理器运算后输出一个电流控制信号送到电流控制电路,转化为4-20mA模拟电流输出,同时微处理器负责交互等操作(显示和设定)。通讯接口用于数字通信,使用我公司*接口。HART模块则实现变送器HART通信。
    三、技术参数
    1、性能规格
    (参考条件:无迁移状态,硅油灌充液,316L隔离膜片)输出信号:4~20mADC/RS485数字通讯,4~20mADC/HART协议数字通讯(可选)传输形式:二线制。
    负载特性图:

    2、基本参数
    线性输出 ±0.1%(对量程比为1:1),包括线性、变差、重复性的综合误差。
    开方输出 在输出压力为4~100%时,为±(0.2%的标定量程+0.05%的上限)。
    稳定性 对于DP量程代号3、4、5,为*高量程的±0.2%,对于其他的量程代号,为*高量程的±0.25%。
    湿度 0~100%相对湿度。
    启动时间 在*小阻尼时,*多2秒钟。
    容积吸取量 小于0.16cm3。
    阻尼 电气阻尼为0~32秒。此外,敏感元件还有0.2秒的恒定阻尼时间(量程3为0.4秒)。
    零点误差 对于14MPa为*高量程的±0.25%,对于量程代号3为*高量程的±0.5%,通过零点调整可以得到校正。
    量程误差:每6MPa可校正到输入读数的±0.25%,或对于量程代号3,为±0.5%。这种误差在安装前可以调校消除。
    零点误差 对于32MPa为*高量程的±1.0%。通过零点调整可以得到校正。
    3、结构规格
    隔离膜片 316L不锈钢,哈氏合金C-276,蒙乃尔合金或钽。(可选)
    排气/排液阀 316不锈钢,哈氏合金或蒙乃尔合金。
    工艺法兰和连接头 316不锈钢,哈氏合金或蒙乃尔合金。
    接触介质的O形环 氟橡胶、丁晴橡胶。(可选)
    灌充液 硅油。
    螺栓 碳钢镀镉。
    电子线路外壳 低铜铝。
    O形密封圈 丁腈橡胶、氟橡胶。(可选)
    涂漆 聚氨脂。
    4、使用条件
    电源电压 16V~48VDC本安防爆型产品须由相应的安全栅供电(标准为24VDC)。
    产品使用环境 使用温度 -40℃~+85℃
     贮藏温度 -55℃~+104℃
     湿度 0~95%
    防爆型产品使用
    环境条件 温度 -20℃~+40℃
     相对湿度 5%~95%
     大气压力 86~106kPa
    本安型产外配
    安全栅参数 U0≤28VDC,
     I0≤118mA,
     P0≤3.3W
    四、仪表选型
    1、基本选型
    型号 说明
    JA-YZB3051
    -□ /□ /□ /□ /□
    仪表类型 GP         压力变送器

     AP     绝压变送器
     LT     法兰式压力变送器

     FS     带远传压力变送器

    仪表分类 0    标准型
     1    单平法兰型
     2    双平法兰型
     3    单插法兰型
     4    双插法兰型
     5    一平一插法兰型
    量程范围 0   10-0.06~0.3kP
