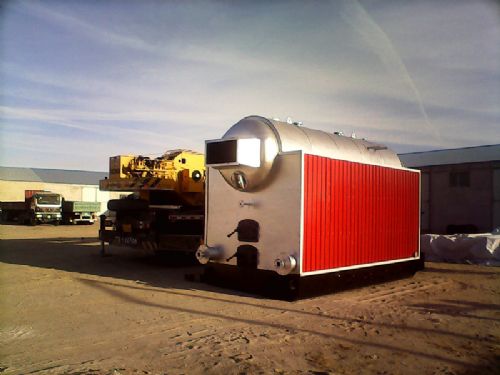

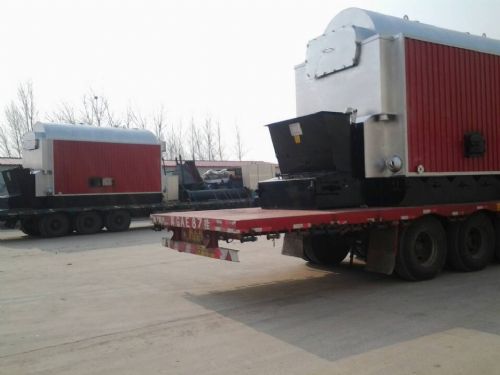

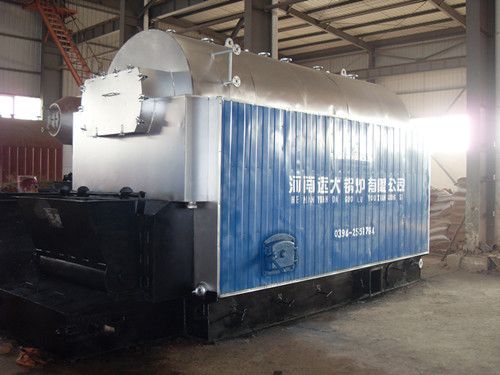

DZL系列新型水火管燃煤4吨蒸汽
锅炉产品型号:DZL4-1.25-AII
使用范围: 为食品、印染、制药、化工等企业提供生产用汽,为其它企事业、宾馆的采暖提供蒸汽,亦可通过
水箱加热提供生活热水。
联系:15138994690 王工 QQ513652512
河南远大锅炉主营产品:DZL系列燃煤
链条锅炉、DZH系列燃煤手烧锅炉、WNS系列燃气
燃油锅炉、SZLT系列
生物质锅炉、YLW燃煤链条
导热油锅炉、FGZSS
蒸压釜(
加气块厂用)、D级压力容器(
储气罐、灭菌锅、分汽缸等)。
4吨燃煤链条
蒸汽锅炉技术介绍:
新型水火管技术,设有灰尘分离转向室,可使未燃尽的燃料进行二次燃烧,既节能又环保。
产生的蒸汽品质高,蒸汽湿度低于1%,采用先进水循环技术避免沉积杂物和污垢,水质适应性强。外型尺寸小100蒸吨以下锅炉均可单层布置,致使锅炉房投资费用低。
该产品运行费用低,安全可靠,安装时间短安装费用低,很大程度上满足客户的需求
1、结构简介
新型环保绿色产品DZL系列锅炉为单锅筒纵置式水火管锅壳式锅炉,燃烧设备为链条炉排。
热水锅炉水循环为自然循环加引射。锅炉共2个燃烧室:炉膛内左右两侧水冷壁为辐射受热煤的燃烧室,炉膛两翼为对流受热煤气及挥发份的二次燃烧室,锅筒内布置螺纹烟管对流受热面,前后拱采用耐热混凝土整体浇注捣制成型新工艺,锅炉主机外侧为立体形护板外壳。
该系列锅炉采用*新科研成果,如:拱型管板、螺纹烟管、热水锅炉回水引射技术等,解决了锅壳式锅炉的管板裂纹,锅筒下部鼓包、水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。该锅炉*大特点是无烟、无硫、无尘、无烟囱,是目前*先进、*理想的安全环保产品。
2、燃烧过程
燃料自煤斗落在炉排前部,随着炉排运转,煤经过预热干馏、着火、燃烬,炉渣落入渣斗,由除渣机随时排出炉外,烟气在前、后拱间的喉部能形成涡流与空气充分混合,并加热前拱、改善着火条件,经拱上部出口烟窗进入两翼对流管束,燃烧室、热烟气二次充分燃烧;再通过前烟箱进入螺纹烟管,经过省煤器、
除尘器,由引
风机引至烟囱排出。
3、技术特点
(1)采用拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,取消了管板区的拉撑件,减少了应力。烟管由两回程改为单回程,解决了管板裂纹的难题。
(2)锅筒下部由于布置了上升管排,消除了锅筒底部的死水区,使泥渣不易沉积,锅筒高温区能得到良好的冷却,预防了锅炉锅壳下部鼓包。
(3)采用高效传热螺纹烟管,获得了强化传热效果,达到锅炉升温、升压快的特点,提高了锅炉的热效率。
(4)结构紧凑,与同类型锅炉比较,外形尺寸小,节省锅炉房基建投资。
(5)运行稳定、调整方便、出力足。具有110%超负荷能力。
(6)热水锅炉在水循环方面有了重大的改进。成功的采用了射流技术,采用喷射水将回水射入下降管,达到提高上升管循环流速的目的。
(7)采用螺纹烟管强化传热,提高了传热系数和热效率,由于烟气在管内有扰动作用,烟管内不易积灰,起到自清扫的作用。
(8)炉膛内采用了耐热混凝土整体浇注的高效节能炉拱,改善了煤着火条件,采用了独立风室,达到了合理布风,使炉膛内形成一个有利于燃烧的空气动力场,从而扩大了煤种的适应性。
(9)锅炉的炉拱、出口烟窗部分均有一定除尘作用。使锅炉的原始排尘浓度控制在标准以下,保证了锅炉烟尘排放达到国家环保规定的指标。
DZL系列新型水火管燃煤4吨蒸汽锅炉
产品型号:DZL4-1.25-AII
