由光电采集部分（增量
编码器、
绝对值编码器、角位移
传感器、精密电阻等）和一组机械外壳装置组成。外壳使用铝合金材料，外表面氧化处理，坚硬耐磨；可抗压、防震，适应高温、高压、等各种恶劣的使用场合；收线为原装进口
不锈钢钢丝绳，该钢丝绳外层涂塑，抗腐蚀能力强、强度大、无伸缩；绕线
弹簧机构采用进口不锈
钢材料生产，抗腐蚀，收线稳定。使其成为一款结构紧凑、安装空间尺寸小、测量行程长、方便灵活、具有高精度测量的工控优选
位移传感器。

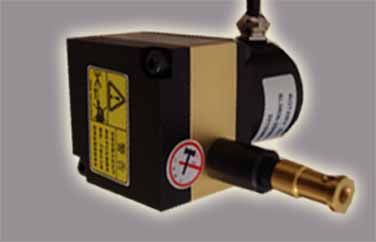

此款属于微型拉线（绳）位移传感器，用来记录测量长度0-1500mm的线性距离、模拟量和数字量输出，标准化接口，可以坚固耐用特别是适合短距离，高分辨率的场合。主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低；无需导向，机械公差不影响测量精度；广泛应用于
直线导轨系统，液压
气缸系统、伸缩系统，仓储位置定位，
压力机械，造纸机械，纺织机械，金属板材机械，
包装机械，
印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制；可外接
PLC 二次仪表，单片机等等采集系统
类别
主要技术参数
信号输出型式
数字量输出 P G
模拟量输出 V/MA/R G
输出特性
TL方波
电压（V）：0-5v、0-10v、1-5v
并行输出、串行输出、ssi接口、总线， profibus、CanOpen
电流（MA）：4-20mA、0-20mA
RS485
电阻（R）：0-5kΩ、0-10KΩ、其他
供电电压
DC5V、DC5-24V
DC12V、DC24V
测量行程
0-1500mm
0-1000mm
*大往复速度
1000
1000
分辨力
0.01、0.0125、0.025等其他
本质无穷小
线径规格
Φ0.6
Φ0.6
线性精度
0.05％FS
0.1％FS
拉线材料
不锈钢
不锈钢
工作拉力
约5N
约5N
