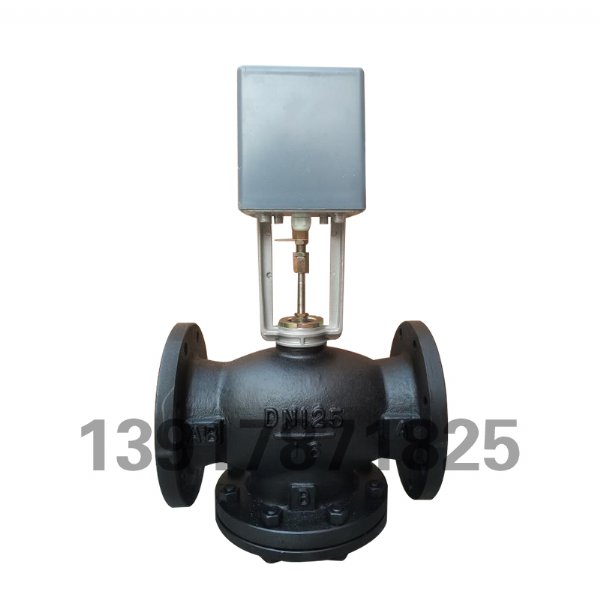

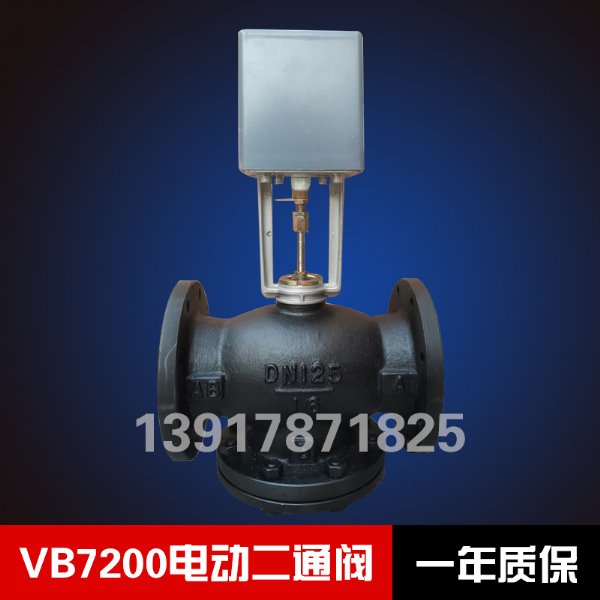

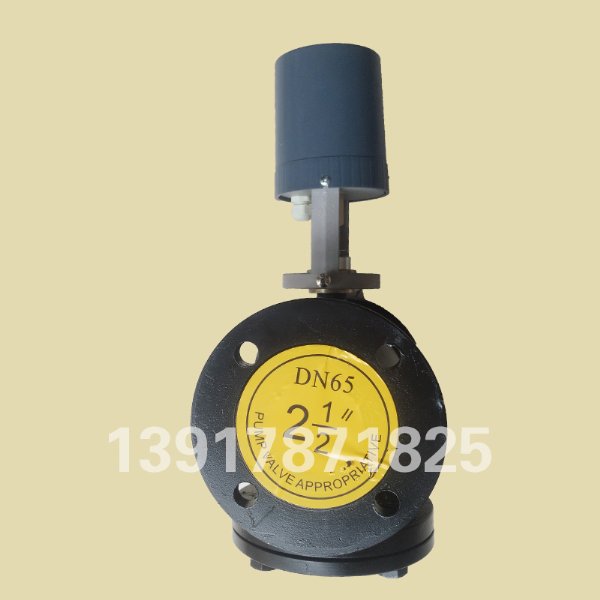

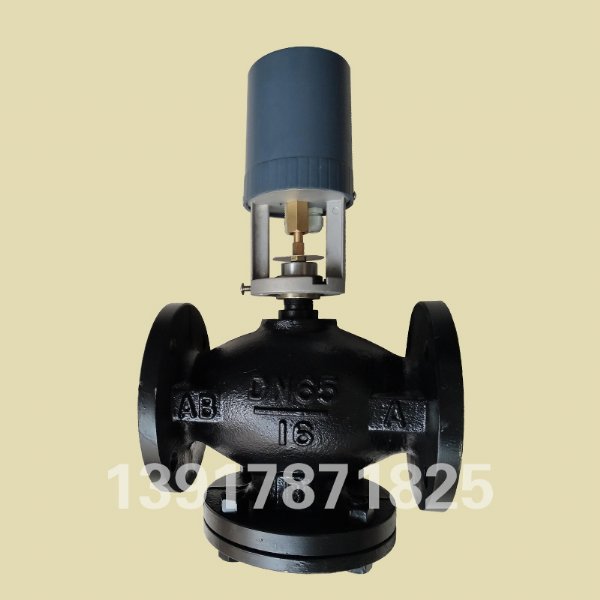

法兰电动二通
调节阀 Flanged electric two - way regulating valve
产品简介 Product introduction
VB7000系列法兰
铸铁阀门配以电子驱动控制装置后,能调节蒸汽或冷、热水的流量,广泛用于
中央空调、采暖、水处理、工业加工行业等系统的流体控制。
VB7000 series flanged cast iron valves are equipped with electronic drive control devices, which can regulate the flow of steam or cold and hot water, and are widely used in the control of central air conditioning, heating, water treatment, industrial processing and other systems.
技术参数 Technical parameter
公称压力 Nominal Pressure 0-1.6Mpa
阀体材质 Valvebody- material 铸铁/铸钢 cast iron/cast steel
工作介质 Working Medium 冷、热水、蒸汽Cold, hot water, steam
适用温度 Applicable Temperature 0-100℃
主要特点 Main features

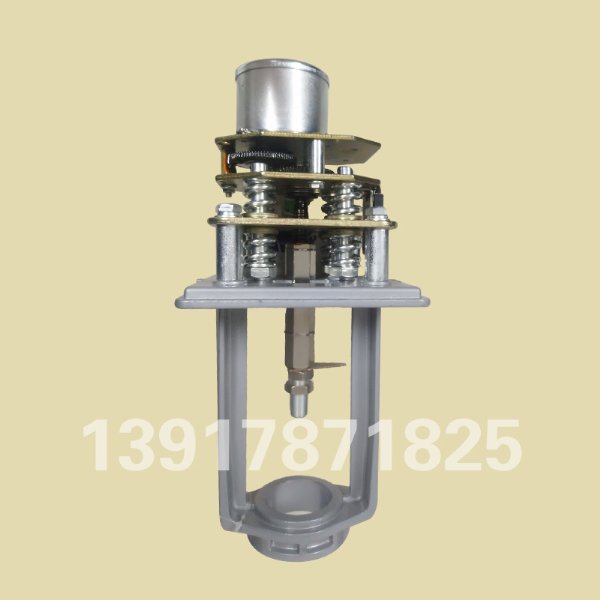

①电动
执行器采用铸铝支架及
ABS塑料外壳、体积小、重量轻
②采用永磁同步
电机,并带有磁滞离合机械,具备手动功能和可靠的自我保护功能
③适合多种控制信号:增量(浮点)、电压(0-10V)、电流(4-20mA)
④具有0-10V或4-20mA反馈信号
⑤传动
齿轮采用金属齿轮,大大提高了驱动器的使用寿命
⑥功耗低、输出力大、噪音小
⑦阀体有
螺纹连接和
法兰连接两种,安装方便,其构造符合IEC国际标准
⑧阀体结构形式有两通阀(单座)、两通
平衡阀(平衡式)、
三通合流和三通分流阀
工作原理 Working principle
电动执行器是由可逆同步马达驱动,并带磁性
离合器。马达通过马达转子与离合器所产生的磁性作用,能在停顿的情况下产生稳定的扭力。故此当马达设有电流通过时能稳定地停顿在任何一点,当阀门全开或全关时磁离合器分离,停止调节。驱动器的递增式或比例式控制器所发讯号能使马达顺时转动或逆时转动。
