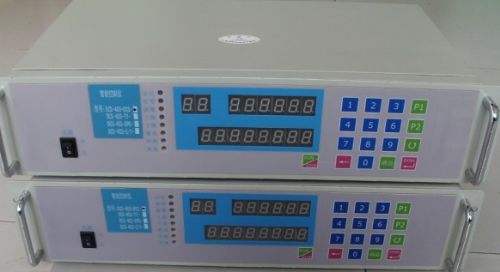

DCS-403智能控制仪是专门用于自动计量控制的仪表。它可以配接多种机械秤体，配有多个模拟和开关量输入输出接口，可以方便的接入DCS集中控制系统。
⑴ 控制输出：下限、上限、报警、启动、偏差、预
给料机开、秤重运行（
继电器24VDC 1A）。
⑵ 控制输入：计量停止、计量开始、打印、校零（12V/24VDC 开关量光电隔离）。
⑶ 模拟输出：瞬时流量、皮带负荷、皮带速度、控制输出（0～5V/0～10V/4～20mA）。
⑷ 模拟输入：流量设定信号（0～5V/0～10V/4～20mA）。
⑸ 外部累计脉冲输出：外部累计量计数（50～1000mS，24VDC，100mA，光电隔离）。
⑹ 速度输入：5～3500HZ、三线制速度探头，*大距离500M。
⑺ 秤重
传感器：桥供电压：10V，信号：0～30mV。
*大距离200M，可接四线/六线制荷重传感器。（分辨率40000）
⑻
打印机接口：并行打印机，DB15标准
接头。
⑼ 上位机通讯接口：20mA电流环/RS422。8位数据，1位起始，1位停止，奇校验。接口：DB9标准接口。
技术指标
1、供电
电源：AC220V±10％? 30W。
2、下料控制输出： 0～5 VDC。
3、预给料控制输出：0～5 VDC。
4、传感器接口： 供电：DC10V/120 mA ；输入：0~62.5mV 。
5、外部流量设定输入（全隔离输入）：0～20mA/ 4～20mA。
6、当前瞬时流量输出（全隔离输出）：0～20mA/ 4～20mA。
7、吨脉冲计数输出（干接点输出）：120V、1A。
8、触点输出： 机械触点（干接点），120V、1A。
9、速度脉冲输入：频率脉冲，0～2500Hz，NPN、DC12～18V。
10、数字通讯：（远程通讯控制）
A：PROFI BUS （西门子）
B：RS485通讯接口 ，通讯距离： 1200m。
11、LED1显示：瞬时流量XXXX.XX Kg/分钟或XXXX.XX 吨/小时 ，
范围：0～9999.99Kg或0～9999.99吨。
LED2显示：总累计量XXXXXX吨，范围：0～999999吨。
