挑臂长度以实际场地情况为准。
以下为具体工艺要求的详细阐述。
1.基础施工
1.1立杆基础
A、用途：固定摄像杆；

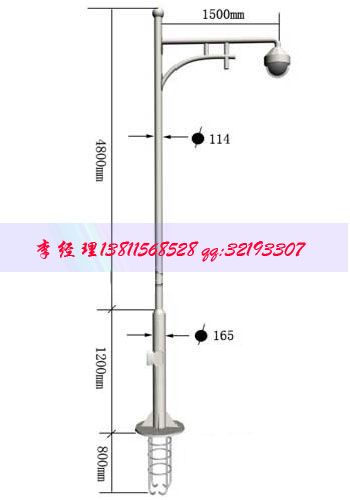

B、基础结构、尺寸：如图所示；
C、基础型号：由所需固定的摄像杆型号确定；
D、制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；
E、制作要求：1、应符合现行国家标准《电气装置安装工程
电缆线路施工及验收规范》的有关规定；
2、基础与窨井之间应有
穿线管，且放置铁丝；
3、基础
钢板上
钢筋按M20 标准攻丝，配镀锌
螺丝两个、平光
垫圈和
弹簧垫圈各一个。
F、材料：4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC
弯管；
1.2.窨井制作
A、用途：方便线缆敷设及系统检测维修；
B、基础结构、尺寸：如图所示。图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；
C、制作位置：在《设备平面布置图》标注窨井位置处制作；
D、制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、窨井密封性能和防水性能良好。
E、材料：砖石、水泥、钢板；
