■ 测温范围-50 -- +400°C
■ 可选单支或双支型
■ 两线、三线或四线
■ 连接电缆PVC, 硅胶,
聚四氟乙烯, 金属网
用来测量液体和气体的温度 ，本产品无论是在正压和负压的测量环境，都具有可靠封密封性能。
应用场合：HVAC 、
制冷机组、加热装置、
烤箱、熔炉和工厂等。
用于干燥或潮湿环境 ， 测温范围 -50 -- +350°C ，可选防折保护，用以保护电缆
热电阻插通常采用温度
传感器 Pt100 EN 60 751, B级
可提供 Pt500 或 Pt1000 . 可提供两线、三线或四线连接
技术数据
连接 导线末端裸露、带冷压
接头、薄片插座或多针连接器
连接电缆 PVC, 环境温度-5 -- +80°C (+105°C)
硅胶, 环境温度 -50 -- +180°C
聚四氟乙烯, 环境温度 -190 -- +260°C
金属网, 环境温度 -50 -- +350°C
可选屏蔽型连接电缆
过程连接 螺纹,
不锈钢 1.4571
保护套管 不锈钢 316, 外径5mm, 5.4mm, 6mm , 8mm
热电阻芯 Pt100
温度传感器, EN 60 751, Cl. B, 2线
响应时间 t 0.5 大约 2sec, t0.9 大约 6sec, 在水中 0.2m/sec, 外径6mm

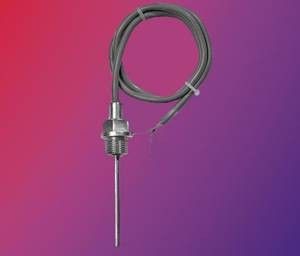

选型说明： 带电缆拧入式热电阻
（1）基本型号
TC2005/10 带固定
螺母拧入式热电阻
TC2005/20 带旋转螺母拧入式热电阻
(2) 测温范围 °C / 连接电缆
130 -200 -- +400°C / 金属网
380 -50 -- +200°C / 硅胶
386 -50 -- +260°C / 聚四氟乙烯
402 -50 -- +400°C / 金属网
912 5 -- 105°C / PVC (只针对 1 x 2线或3线)
(3) 热电阻芯
1001 1 x Pt100 3线
1003 1 x Pt100 2线
1011 1 x Pt100 4线
2001 2 x Pt100 3线
2003 2 x Pt100 2线
(4) 精度等级EN 60 751
1 B级 (标准型)
2 A级
(5) 保护套管外径 D mm
5 5mm x x 6 6mm
(6) 安装长度 EL mm (50≤ EL ≤500)
17 17mm x 37 37mm
50 50mm
100 100mm x 137 137mm
200 200mm x 250 250mm
... 自定义长度 (50mm *小间隔)
(7) 过程连接
102 1/4管螺纹
104 1/2管螺纹
114 螺纹 M 10 x 1
(8) 连接电缆末端
03 裸露
11 冷压接头 DIN 46 228 Part 4 (标准型)
80 多针连接器（请说明类型）
99 用户自定义
(9) 连接电缆长度 AL mm (500≤ AL ≤500000)
2500 2500mm
... 自定义长度 (500mm *小间隔)
(10) 附加选项
000 无
310 变径保护套管
315 防折保护：
弹簧 316 防折保护：
软管 317 屏蔽连接电缆
选型说明： 带电缆拧入式热电阻
（1）基本型号
TC2005/30 带固定螺母保护管变径，拧入式热电阻
(2) 测温范围 °C / 连接电缆
380 -50 -- +200°C / 硅胶
(3) 热电阻芯
1001 1 x Pt100 3线
1003 1 x Pt100 2线
(4) 精度等级EN 60 751
1 B级 (标准型)
2 A级
(5) 保护套管外径 D mm
