HS-ULC outside-attached ultrasonic liquid-level switch
一.概述：
外贴式超声波
液位开关/控制器(以下简称液位开关)是一种新型液位监测报警装置。主要用于监测
储罐液面，实现上下限报警或监测
管道中是否有介质存在(干态保护)，可适用于医药、石油、化工、电力、食品等行业的液位过程控制。
二.HS-ULC外置式超声波
液位控制器的工作原理
液位开关其
传感器(探头)产生的高频超声波脉冲可穿过容器壁，这个脉冲会在容器壁和液体中传播，还会被反射回来。通过对这种反射特性的检测和计算，就可以判断出监测点处容器内是否有液。同时液位开关可输出
继电器信号给后级电器或其它设备，从而实现对液位的监测或控制。
三.特点

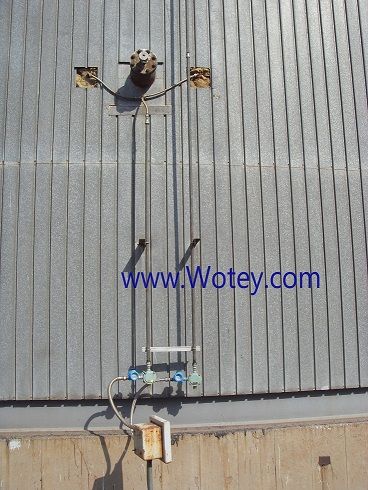

罐外安装，不开孔，不动火，不损伤罐体，可不停产安装，不停产维修；
非插入式测量，与介质的压力、比重、有无腐蚀性无关，适应面广；
外贴测量，对罐内或装置内介质不产生干扰，*、无泄露、无腐蚀；
适用于石化常压或高压罐及装置、对卫生要求严格的食品罐、医药卫生罐及强腐蚀性罐，是一种环保型仪表；
配有多种探头，既可测常温罐，又可测高温罐(*高温度220℃)。
四.性能指标
电 源： DC 24V (宽范围18～36V)
输出信号： 继电器输出(触点为无源节点)
继电器容量：AC/DC 60V 0.5A(可按用户要求制造)
重复性误差：±2mm
可测壁厚：*大60mm
容器材质：钢、
不锈钢、玻璃、不发泡塑料等密实材料
可测介质：纯净液体、乳状液体、悬浮状液体
环境温度：-40℃～ 220℃ (高温可定制)
环境湿度：15％～100％RH
电气接口规格：M20×1.5mm(其他可定制)
穿线孔直径：Φ8mm(适配电缆直径Φ6～8mm
线 制：两线制/四线制可选
防爆型液位开关
材 质： 铸铝 外壳防护等级：IP65
防爆标志： ExdmⅡCT6
适用场所： 除煤矿外的其他爆炸性气体环境
传感器(探头)
外壳材质：不锈钢 防爆标志：ExmbⅡCT4
