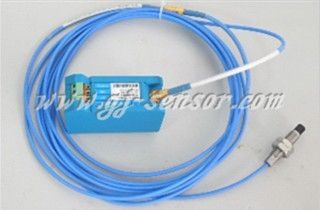

基本工作系统由被测体、探头、延伸电缆、前置器构成前置器产生高频振荡电流通过延伸电缆流入探头线圈，线圈会产生轴向磁场，当被测金属体靠近这个磁场，在被测金属表面产生涡流（电涡流的强弱随探头与被测体表面之间距离的变化而变化），从而引起线圈Q值变化。距离小时电涡流作用强，线圈Q值小；距离大时电涡流作用弱，线圈Q值大。在实际应用中，将线圈Q值的变化经前置器检波、放大转化成电压的变化。实现将机械位移(间隙)值转换成电压值。
应用：
具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此被广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓
风机、压缩机、
齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量，如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速等。
技术参数：
在室温25℃，被测体材料45#钢 ,
电源-24V±10％，负载10KΩ条件下，满足：
探头直径(mm) 线性范围(mm) 线性度 灵敏度 灵敏度误差
（v / mm）
Ф5 1 ±1.0％ 8 3％
Ф8 2 ±1.0％ 8 3％
Ф11 4 ±1.0％ 4 3％
Ф25 12.5 ±1.5％ 0.8 3％
频率响应：DC～10 kHz
线性误差：±1.0％
灵敏度误差：±3.0％
工作温度：探头、延伸电缆在-30℃～120℃
前置器在-30℃～80℃
外形尺寸：80 mm×60mm×30mm
安装方式：导轨安装或
螺钉安装
