说明：
1-2-3位端子接卷门电动机（三相
电源输出）。
4-5位端子为三相电源零线接入。
7-8位端子接刹车整流桥输入（220V输入），整流桥原交流输入线要断开。
三相电源的进线直接接入空气开关。
说明：
01 ~02火警反馈输出端（或控制外设喷洒）。
03故障反馈输出端。
04卷门下位反馈输出端。
05卷门中位反馈输出端。
06卷门上位反馈输出端
07反馈输出公共端。

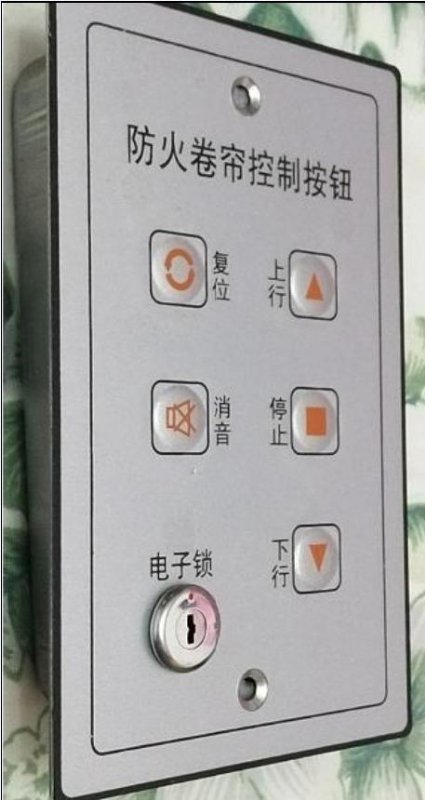

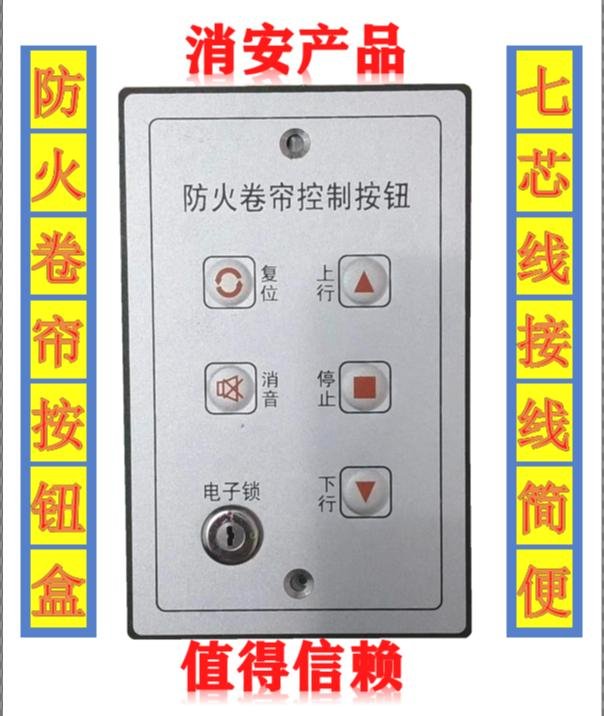

1手控盒公共端
2手控盒
电子锁控端。
3手控盒上行键。
4手控盒停止键。
5手控盒下行键。
6手控盒消音键。
7手控盒复位键。
8上限位接入端。
9下限位接入端。
10限位公共端。
11 24V负极端。
12消防联动全降信号接入端（或温感信号输入端）。
13消防联动半降信号接入端（或烟感信号输入端）。
14 24V正极端（烟、温感的公共端）。
注：消防联动中心提供无源常开信号接14~13（半降），14~12（全降）；消防联动中心提供有源信号，半降信号的正极接13负极接11，全降信号的正极接12负极接11。
