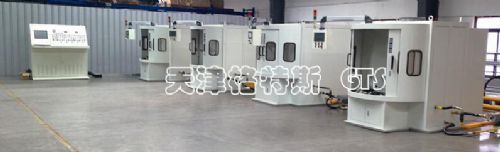

工程液压件综合
试验台由泵站、
液压泵—液压阀试验台、
液压缸—转向元件试验台、漏油回收泵站、电气控制系统及数据采集系统组成。工程液压元件综合试验台是根据JB/T7042─1993《液压
齿轮泵 试验方法》、JB/T9714-1999《
工程机械变速泵 测试方法》、JB/T8729.2-1998《液压
多路阀试验方法》、GB/T15622-95（GB/T15622-2005）《液压缸试验方法》、Q/LHY010-1997《流量放大阀试验方法》和JB/T5120-2000《摆线转阀式全液压转向器》等试验标准要求而研制的。可同时完成两种工程液压元件装机前验收试验和故障检测。并可以完成由选择阀、先导阀、
安全阀和液控多路阀以及由转向器、限位阀、安全阀和流量放大阀组成的系统试验。试验过程中采用计算机进行数据采集、处理和分析，从而方便、快速、高精度地完成各项试验要求
一、主要技术参数
总装机功率 457 KW
主试验系统*大压力 31.5 MPa
*高耐压压力： 60 MPa
液压泵—液压阀试验台流量 0～390 L/min
液压缸—转向元件试验台流量 0～190 L/min
被试液压泵试验转速 600～2800 r/min
控制系统*大压力 31.5 MPa
控制系统流量 223 L/min
辅助系统*大压力 31.5 MPa
辅助系统流量 14 L/min
