本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构
公称通径 DN20~300
公称压力 1.6、4.0、6.4MPa

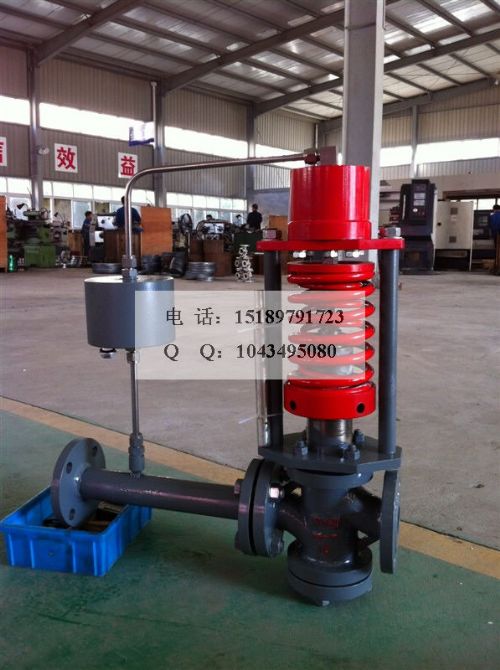

使用温度  ≤80、≤350(带
冷凝器)
适用介质 热水、蒸汽、各种气体及低粘度介质
材 质 铸钢(WCB碳钢),304、316
不锈钢,可按客户要求定制

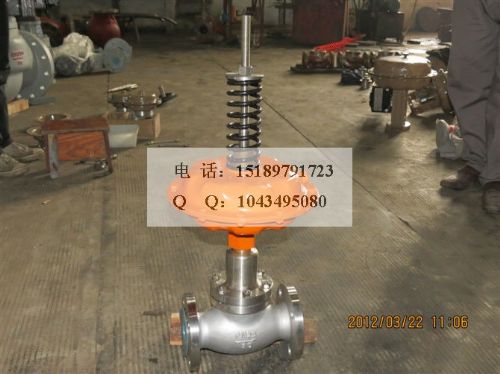

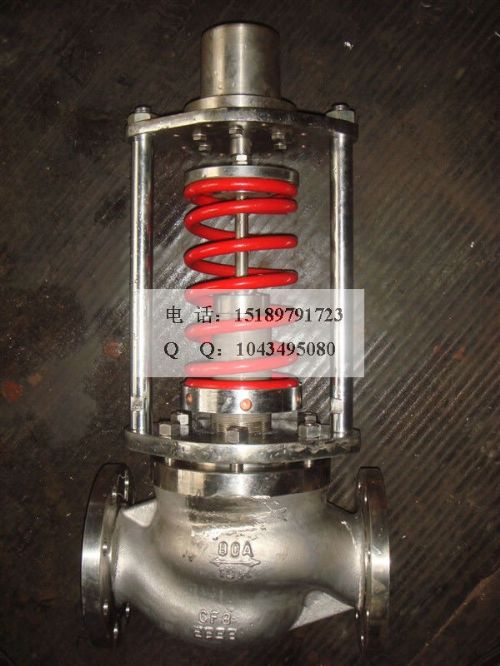

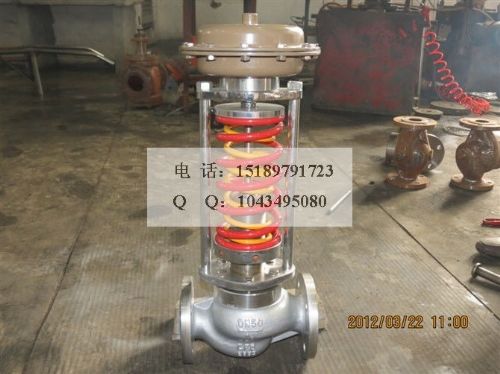

ZZY型自力式压力
调节阀(蒸汽
减压阀)无需外加能源,利用被调介质自身能量为动力源引入执行机构控制
阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用形式有增压稳压用于阀后压力调节(B型)和泄压稳压用于阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。
产品特点:
1、自力式
压力调节阀(
蒸汽减压阀)无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
2、压力分段范围细且互相交叉,调节精度高。
3、压力设定值在运行期间可连续设定。
4、对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
5、橡胶膜片式检测,执行机构测精度高、动作灵敏。
6、采用压力
平衡机构,使调节阀反应灵敏、控制精确。
主要零件材料:
阀体:ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜盖:A3、A3钢涂四氟乙烯 不锈钢
填料:丁腈、乙炳、氟、耐油橡胶
连接标准
法兰标准:按GB9113-88、JB/79-94
法兰密封面型式:PN16凸面
PN40、64为凹凸、阀体为凹面
结构长度按BG12221-98
执行机构信号接口:内螺纹M16×1.5
※ 阀体法兰及法兰端面距离可按用户*的标准制造。如:ANSI、JIS、DIN等。
技术参数
公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
重量 26 26 37 37 42 72 90 114 130 144 180 200 250
额定流量系数(KV) 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程(mm) 8 10 14 20 25 40 50 60 70
公称压力PN(MPa) 1.6、4.0、6.4
压力调节范围
(Kpa) 15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800、780~900、880~1000、600~1500、1000~2500、2000~2800
流量特性 快开
调节精度(%) ±5
使用介质 热水、蒸汽、各种气体及低粘度介质
使用温度(℃) ≤80、≤350(带冷凝器)
允许泄漏量 硬密封(l/h) 单座:≤10-4阀额定容量(Ⅳ 级);双座、套筒≤5×10-3阀额定容量(Ⅱ级)
 软密封(ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 11.60
减压比 *大 10:1
 *小 1.25:1
