保温

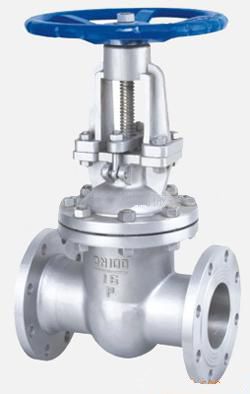

闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两
法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
一、执行标准 设计与制造：GB12234 法兰尺寸：JB/T79 GB9113 压力温度：GB9131 结构长度：GB12221 对焊连接尺寸：－ 检验与试验：GB13927
性能规范
型号 公称压力 试验压力 适用温度（℃） 适用介质
保温套压力
壳体 密封
BZ41W-16P（R） 1.6 2.4 1.8 ≤350 NITRIC ACID ≤1.0
硝酸类
BZ41W-25P（R） 2.5 3.8 2.8 ≤350 NITRIC ACID ≤1.0
硝酸类
主要外形尺寸和连接尺寸（mm）
型号 压力 公称通径
DN 尺寸（mm）
L D D1 D2 b z-d H D0
BZ41W-16P( H )
P
T
1.6 40 200 160 125 100 18-3 4-18 310 200
50 250 180 145 120 18-3 4-18 358 240
65 265 195 160 135 20-3 8-18 373 240
80 280 215 180 155 20-3 8-18 435 280
100 300 245 210 185 22-3 8-18 500 300
125 325 280 240 210 24-3 8-23 614 320
150 350 335 295 265 26-3 12-23 674 360
200 400 405 355 320 30-3 12-25 818 400
250 450 460 410 375 30-4 12-25 969 450
300 500 520 470 435 34-4 16-25 1145 560
BZ41W-25P( H )
P
T
2.5 40 200 160 125 100 20-3 4-18 358 240
50 250 180 145 120 22-3 8-18 373 240
65 265 195 160 135 22-3 8-18 435 280
80 280 230 190 160 24-3 8-18 500 300
100 300 270 220 188 28-3 8-15 614 320
125 325 300 250 218 30-3 8-25 674 360
150 350 360 310 278 34-3 12-25 818 400
200 400 425 370 332 36-3 12-30 969 450
250 450 485 430 390 40-4 12-30 1145 560
300 500 550 490 448 40-4 16-34 1145 640
