一、产品简介
CH001环氧
灌浆料包括A（树脂）、B（
固化剂）、C（
填料）三组分，产品采用了低黏度树脂、特种的固化剂及特殊级配填料。CH001为用户的大型动设备灌浆提供了*佳选择。能够有效解决由于大型动设备振动、冲击及化学腐蚀对灌浆层造成的脱层、开裂、变形等困扰，降低设备震动并保持设备长期精确定位，从而提高设备的运行效率、周期及寿命。
二、用途
●压缩机 ●燃气轮机 ●泵 ●
风机 ●
挤压机 ●
球磨机 ●
起重机轨道 ●冲压机 ●
粉碎机●化学侵蚀面 ●锚栓、
钢筋种植 ●混凝土补强加固
三、产品特点
全面科学的产品设计使得CH001具有操作便利、性能优良的性能优点，始终保持行业*。
●振动阻尼性佳-----其化学键产生的强大界面粘接力将设备与基础结合为整体（消除振动波叠加的可能）并通过具有优越弹性模量的越高分子网状结构将动荷载向基础全面传递、分散，从而*大限度消减、控制振动。
●耐久性佳-----高抗压、耐冲击、无毛细孔的结构特点，使其能够在振动受压、冻融交替的恶劣工况下长期稳定使用。
●耐化学侵蚀-----可以耐受油、碱、盐、适度的酸和大多数脂类化学品长期接触。
●易于灌浆-----拌和物操作时间长、骨料掺量大、流动性大、适用温度广。
●质量可靠-----固化后无脱层开裂、有效承载率高（收缩率小、气泡少）。
●应用广泛-----近年来，在国内石化、天然气行业压缩机灌浆中被主要*采用，反映良好。
1、突出的性能优点，使CH001较
水泥基灌浆料成为大型动设备灌浆的*。
性能比较 CH001 水泥基灌浆料
粘合
（与混凝土、
钢材） 很好，5-10倍于水泥基灌浆料
（将设备底板与混凝土基础牢固粘合） 差
弹性模量 1/3-1/2于水泥基灌浆料
（具振动阻尼性） 2-3倍于环氧基灌浆料
（无振动阻尼性）
抗冻融及耐化学品 佳 差
2、突出的产品设计特点，使CH001较其它品牌具有明显的性能优势。
CH001性能优势＆设计特点
拌和物 流动性大；骨料掺入量大 ①、③
设计特点：
①树脂、固化剂低黏度
②特种的固化剂
③经覆膜的特殊级配填料
④提供常温及低温两种配方
⑤配方含
消泡剂、固化物气泡少
操作时间长；放热峰值低 ②
使用温度广（5-35℃） ④
固化物 与设备底板接着率高 ⑤
收缩率小；脱层、开裂几率小 ①、②、③
弹性模量佳；热膨胀系数小 ①、②
③、⑤
抗压强度高；硬度高；受压蠕变小
施工技术指南
1、 基础处理：凿除混凝土表层浮浆并露出坚实骨料达50％，灌浆前保证清洁、干燥、无油脂。混凝土基础边缘向下凿出30-50mm宽斜边，以增大浆料接触面积；清除干净设备底板金属表面的水、灰尘、油污以及锈蚀（打磨达到SSPC-SP6的光洁度要求），
螺栓表面缠绕
胶带或涂抹蜡。
2、 制模及设
伸缩缝：
⑴模板须搭接牢固，其内侧涂抹脱模蜡或粘贴PVC胶带以便于脱模；灌浆侧模板与设备基座间留出
100-150mm左右距离，且高出设备底板100mm以上，以便于灌浆或架设灌浆漏斗。在模板内侧灌浆水平高
度钉立25mm宽斜
木线条，可以在灌浆层边缘形成倒角，避免应力集中引起的裂纹。
⑵灌浆区域超过2m×2m时需将灌浆区域用伸缩缝分隔开，材质可选用木条或硬质海绵条，宽度20-30mm。
5、施工温度：
环境温度包括地表及空气温度。
CH001在15-35℃环境适宜施工，夏季施工避免太阳暴晒，必要时应搭建
遮阳棚；
4、混合：
⑴将B（固化剂）倒入A（树脂）桶内，用手提式
搅拌器（200-250rpm）充份混合约3分钟；随后，将A、

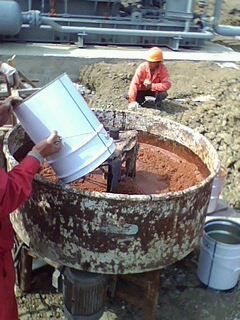

B混合物与C(骨料) 在低速
搅拌机（15-20rpm）中混合，充分搅拌约4-5分钟至骨料全部浸润即可；
⑵为了保证混合物达到需要的流淌性，可以适当减少C(骨料)的用量（*多可减少3/4包填料）。

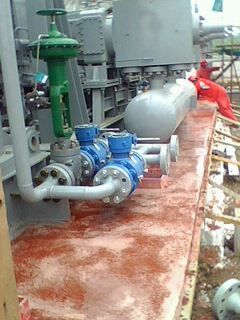

5、灌浆：
⑴灌浆应从设备一端开始，待浆料从一侧完全到另一侧后，再渐次进行；
环氧灌浆料黏度较水泥基灌浆
料大，操作过程中可挤压推捣、协助引流；灌浆距离大于1.5m时，应高位灌浆漏斗，利用重力压差原
理辅助灌浆。单台设备灌浆必须连续完成。
⑵二次灌浆厚度控制在25mm至350mm间，螺栓孔一次灌浆深度可达1500mm。
6、检查密实：
灌浆结束后，立即在设备四周检查浆料填充密实性。待浆料固化后，用铁锤敲击设
