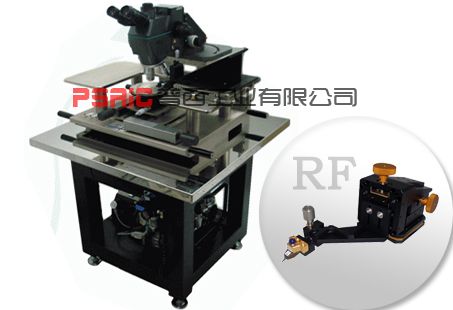

RF高频探针台

  • 价格:电询
  • 产地:台湾
  • 品牌:PSI-SWIN
  • 型号:RF
  • 联系:龚丽军 010-56212963 13581657381
              联系我时请告知是在建材采购网看到的
  • 公司:普西工业有限公司
  • 产品介绍
    一、基本配置信息
    1.探针台本体
    * 4”、6“、8“真空吸附卡盘
    * 滚珠螺杆驱动卡盘装置
    * X,Y 行程:150mm(可根据需求选择其它范围)
    * 手动卡盘360度调整
    * 显微镜X,Y,Z平台移动行程25mm(可根据需求选择其它范围)
    * 卡盘平坦度:10um
    2.RF 探针座 Probe Head
    * RF/Active Probing (PicoProbe)
    * 外型尺寸:110 x 125mm
    * X,Y行程:25mm
    * Z行程:16mm
    * 精度:3um
    * 仰角调节装置
    * 吸附方式:磁开关吸附(真空吸附可选)


    3.高倍率显微镜系统(可选其它倍率光学显微镜)
    * 放大倍率 1X-500X
    注:可选更高倍率物镜,如:100X物镜,即总倍率1000X
    * 光源光纤传导:1.5m
    * 卤素灯光源:100W或更高
    * CCD C-mount国际标准接口
    * 目镜:WF10X/24,视场直径 24mm,独立矫正色差
    * 物镜:10X , 20X, 50X,100X
    * 双目头:瞳距调节范围55~75mm
    * 上主体:分光比为50:50或0:100
    * 管镜:1X NUV/VIS
    * 齐焦距离: 95mm;
    * 调焦机构:调焦行程: 52mm
    * 粗动手轮4mm/转
    * 微动手轮0.1mm/转
    * 微动手轮 1μm/格
    * *大承载重量: 45磅(20.4Kg)
    4.CCD 相机
    * 包括图像采集卡等
    5.探针夹具电缆线(根据测量需求不同可选其它配置)
    * HF Prober Arm 高频探针杆
     HF probe arm (east-west)
     HF probe arm(north - south)
     40 GHz , 24 length(长度) , male connector(插头连接)
     50 GHz , 36 ength(长度) , male connector(插头连接)
    6.探针 Probe Tip(可选项)
    * 40 GHz GSG HF tip (BeCu)
    * 40 GHz GSG HF tip (W)

    7.真空泵
    8.屏蔽箱
    9.防振桌
    10.适配器
    11.转接头
    12.电学测试设备

    二、探针座(Prober Head)选择,可选:直流、高频、微/大电流、高功率、高电压等…


    说明:针对于探针台的选型,根据用户测试样品、测试环境、应用类别、产品级别以及操作方试可分为:
    1)按测试样品分类,可分为:晶圆测试、LED测试、功率器件测试、MEMS测试、PCB测试、液晶面板测试、太阳能电池片测试、材料表面电阻率测试、纳米器件测试,
    2)按应用分类可分为:射频测试、高温环境测试、低温真空测试、低电流(fA 级)测试I-v/c-v/p-iv测试、高压、大电流测试、特殊气体环境测试、磁场环境测试、辐射环境测试、双面点针测试探针台
    3)按级别分类可分为:标准型、研究型、经济型、简配型
    4)按操作方式可分为:手动型、半自动型、全自动型

    因每个用户使用需求不同,可提供不同的配置,包括:光学显微镜、探针座、探针夹具、电缆线,探针,卡盘尺寸及卡盘功能的选择、平台行程、主体结构,真空或低温环境组件等配置;
