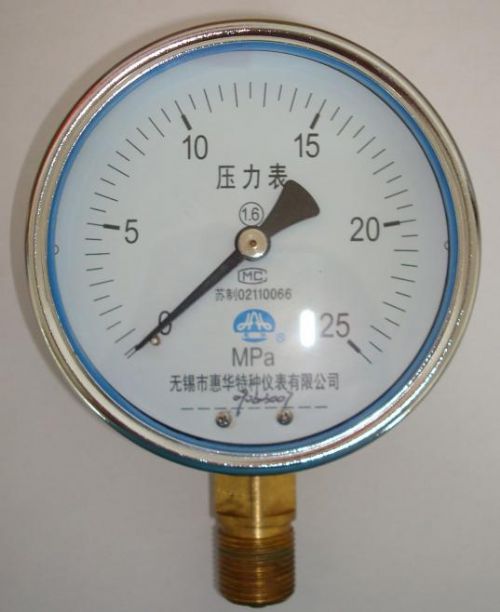

◆用途：该系列仪表适用于测量无爆炸危险、不结晶、不凝固，以及对铜和
铜合金无腐蚀作用的液体、气体或蒸汽的压力。
◆型号命名：
◆技术参数：
型号 Y-60 Y-100 Y-150
公称直径 Φ60 Φ100 Φ150
接头螺纹 M14×1.5 M20×1.5
精度等级 2.5 1.6
测量范围
（MPa） 真 空：-0.1～0
压力真空：-0.1～0.06 -0.1～0.15 -0.1～0.3 -0.1～0.5
-0.1～0.9 -0.1～1.5 -0.1～2.4
压 力：0～0.1 0～0.16 0～0.25 0～0.4 0～0.6
0～1 0～1.6 0～2.5 0～4 0～6
0～10 0～16 0～25 0～40 0～60
0～100
公称直径φ150还有0～160MPa
使用环境条件 温度：-40℃～70℃
安装型式 径向无边；径向后边(T)；轴向前边(ZQ)；轴向无边(Z)
注：接头螺纹可按用户要求，制作成管螺纹或锥管螺纹。
外形尺寸：
型号 外形尺寸（mm）
A B C D d0 d1 d2 M
Y-60 55 30 13 Φ60 Φ5 M14×1.5
Y-60T 55 30 13 Φ60 Φ5 Φ75 Φ5 M14×1.5
Y-60Z 58 30 Φ60 Φ5 M14×1.5
Y-60ZQ 58 30 Φ60 Φ5 Φ75 Φ5 M14×1.5
Y-100 89 44 17 Φ100 Φ6 M20×1.5
Y-100T 89 44 17 Φ100 Φ6 Φ118 Φ6 M20×1.5
Y-100Z 83 44 30 Φ100 Φ6 M20×1.5
Y-100ZQ 68 44 30 Φ100 Φ6 Φ118 Φ6 M20×1.5
Y-150 115 49 18 Φ150 Φ6 M20×1.5
Y-150T 115 49 18 Φ150 Φ6 Φ165 Φ6 M20×1.5
Y-150Z 88 49 30 Φ150 Φ6 M20×1.5
Y-150ZQ 85 49 30 Φ150 Φ6 Φ165 Φ6 M20×1.5
