用途及特点

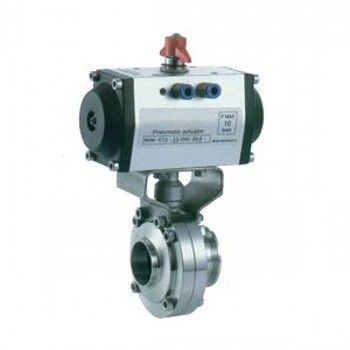

气动卫生型
蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
阀门主要技术参数
公称通径 DN（mm） 15～150
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、蒸气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
连接方式 快装式、
卡箍式、外螺纹、焊接式等
标 准 ISO、DIN、SMS
阀体主要零件的材质
零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、
氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟
气动
执行器主要技术参数
气动执行器 型号 QW系列、AT系列
气源压力 0.4 ～ 0.8 MPa
*大回转角度 90°～92°
回信器 AC220V AC110V DC24V
控制信号 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源 洁净、干燥压缩空气
工作温度 -20℃ ～ +90℃
气动执行器主要部件材料
零件名称 缸体 端盖 活塞 轴
O型圈 指示轴
螺栓 QW系列
AT系列
铝合金型材（硬质阳极氧化） 压铸铝合金
（环氧树脂喷涂） 压铸铝 钢
（镀镍磷合金） NBR ABC SUS304
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控
电磁阀、双电控电磁阀、
限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤
减压阀、气源处理三联件。
手动机构：手操机构
