用途及特点

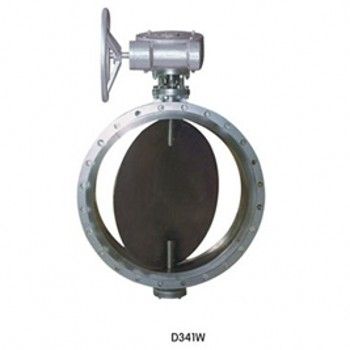

D341W涡轮
法兰式通风
蝶阀采用与阀体相同材料加工成
密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等
管道作通风调节介质流量之用。
涡轮法兰式
通风蝶阀其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 :GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数
公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.05
0.25
0.6
试验压力
强度试验
0.075
0.375
0.9
密封试验
≤1％泄漏量
适用介质
煤气、含尘气体、烟道气等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
主要零件材质
零件名称
材料
阀体
铸钢、
不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈
与阀体相同
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
密封材料选用和适用温度
