简介

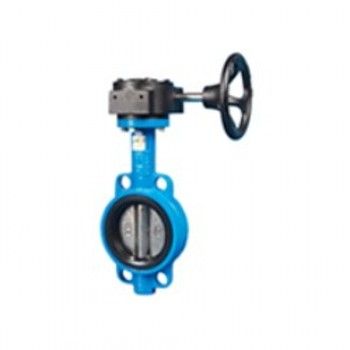

半衬胶对夹式
蝶阀主要性能参数公称压力PN（MPa）工作温度(℃)试验压力（MPa）试验温度(℃)密封强度1.0≤1001.11.5常温1.61.762.4特点蝶板两端具有特定的设计平面，外径精度高，允差范围小。板缘密封抛光处理，既保证优良的密封性又具有减小操作力矩的特性。
设计与制造：GB12238
结构长度：GB12238
法兰连接尺寸：GB4216
部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、蜗轮装置
一、用途
密封圈材料代号
适用温度
适用介质
NR
≤85℃
水、空气、酸碱类
CR
≤85℃
水、煤气、酸碱类
NBR
≤100℃
水、油品
EPDM
≤120℃
水、蒸汽、一般酸碱类
FKM
≤150℃
水、蒸汽、强酸碱类
二、材料
阀体
铸铁、球墨铸铁、碳钢、
不锈钢 蝶板
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆
碳钢镀镍磷、不锈钢
阀座密封圈
天然胶NR、
氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、
氟橡胶FKM
蜗轮装置
组合件
压力等级：PN（MPa） 1.0 1.6
三、测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸参数
公称通径DN
公称压力MPa
工作压力MPa
L
mm
D
mm
D1
mm
n-Φd
mm
H1
mm
H2
mm
Do
mm
H3
mm
A
