◇简述

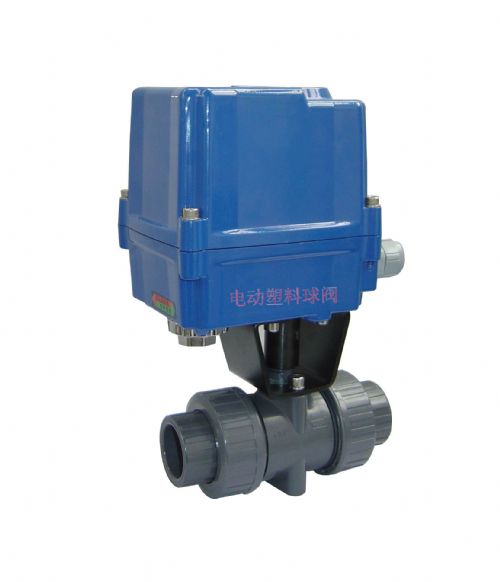

中扬的电动UPVC
球阀，本题重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，
执行器采用我公司的GKQ，品质得到广大用户的认可。
※ 外型结构紧凑美观
※ 本体重量轻容易安装
※ 耐腐蚀性强，应用范围广
※ 材质卫生*
※ 耐磨损、容易拆卸，维护简单易行
◇型号编制表
GKPV-□□□□□
驱动方式 作用形式 出厂状态 控制方式 结构形式 阀体材质 密封材质
阀芯材质 连接方式
1气动 D双作用 1常开 A开关型 5一体 F UPVC P PTFE F UPVC 1
法兰2气动+手轮 S单作用 2常闭 B调节型 8
三通L G CPVC 0其它 G CPVC 3螺纹
3电动24VDC 0空格 3双向式 C智能型 9三通T H PP H PP 7粘接
4电动220VAC 0特殊 D数字式 0其它 0其它 0其它 0其它
5电动380VAC 0其它
0特殊要求
◇参数
电驱动 24V DC、220V AV、380V AC
公称通径 15～100mm
公称压力 1.0～1.6Mpa
适用温度 0～+60℃
连接方式 法兰、螺纹、由令
阀结构 一体、三通L、三通T
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP
密封材质 PTFE
适用介质 PVC兼容的食品工业化学溶剂
可选附件
限位开关、定位器、
电磁阀、
减压阀外形尺寸
通径(mm) 英寸″ 尺寸（mm）
L L1 L2 D1 D2 D3 D4 D5
15 1/2 112 60 16 13 20.1 20.3 31 45
20 3/4 132 73 19 18 25.1 25.3 37 55
25 1 144 78 22 23 32.1 32.3 44 66
32 1 1/4 165 87 26 30 40.1 40.3 54 82
40 1 1/2 171 92 31 38 50.1 50.3 65 98
50 2 200 112 38 48 63.1 63.3 79 120
65 2 1/2 273 136 44 61 75.1 75.3 92 140
80 3 303 158 51 69 90.1 90.3 108 160
100 4 326 176 61 99 110.1 110.4 146 225
