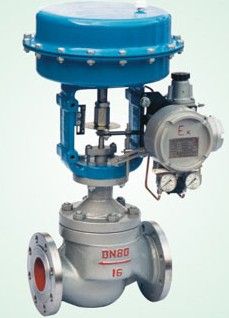

ZMAP/N型(气动薄膜
波纹管调节阀)由气动薄膜执行机构和波纹管密封的单双座阀两部分走组成。其
阀芯部件采用波纹管密封结构,上阀盖顶端仍有
填料密封,形成两道密封,可严格防止介质向外泄漏,因此适用于调节剧毒、贵重、易挥发或易渗透的工艺介质。
详细介绍
一、产品特点
由气动薄膜执行机构和波纹管密封的单双座阀两部分走组成。其阀芯部件采用波纹管密封结构,上阀盖顶端仍有填料密封,形成两道密封,可严格防止介质向外泄漏,因此适用于调节剧毒、贵重、易挥发或易渗透的工艺介质。
二、主要技术参数
公称通径DN(mm) 25 32 40 50 64 80 100
阀座直径DN(mm) 26―24 32―30 40―38 50―48 66―64 80―78 100―98
额定流量系数Kv 10 16 25 40 63 100 160
流量特性 直接;等百分比
公称压力PN(MPa) 1.0 1.6 4.0
连接型式
法兰连接:按JB78―59标准
配用执行机构型号 ZMA―2 ZMA―3 ZMA―4
有效面积Fe(cm2) 280 400 630
行程L(mm) 16 25 40
作用方式 气关式;气开式
弹簧压力范围(KPa) 标准20~100,可选用40~200、20~60、60~100
供气压力(MPa) 标准0.14 可选用0.24
气源
接头 M16×1.5
固有可调比R 30:1
三、主要技术性能指标
项目 不带
阀门定位器 带阀门定位器
基本误差% ≤±5 ≤±1
回差% ≤3 ≤1
死区% ≤3 ≤0.4
泄漏量 0.01%×阀额定容量
额定量系数误差% ≤10
四、阀体材料和适用温度范围
阀体材料 材料牌号 公称压力(MPa) 适用温度范围(℃)
铸钢 ZG230~450 1.0 1.6 4.0 ―40~150
铸
不锈钢 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti  ―60~150
