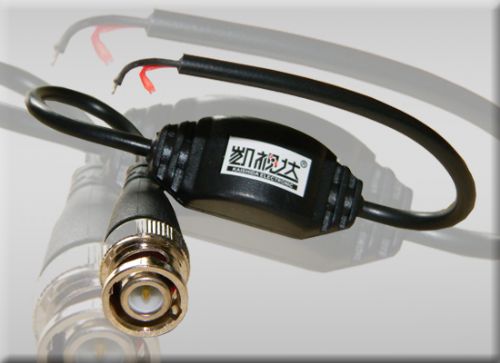

工程*防水传输器
*采用国产三组绕线电感
*隔离抗干扰电路
*合金BNC
接头*ABS工程塑料、超声波无缝热合
【规格】
* 频率响应:DC-8MHZ
* 共模抑制比:60DB
* 阻抗：BNC 端75Ω ， 接线端100Ω
* 工作温度：-10℃-70℃
* 储藏温度：-30℃-70℃
* 适用NTSC，PAL，SECAM，CCIR制式
* 外形尺寸： 310mm*12mm*14mm(含线与BNC头)
【特点】
* 采用国产高优质磁芯三组扰线方案作为差分信号传输，优越的抗干扰能力及防静电技术、低EMI、线路瞬态冲击保护
* 节省工程线缆费用，每一对
双绞线传输一路视频信号，一条普通五类非屏蔽双绞线可同时传输四路视频信号
* 一对无源收发器*远传输视频信号450m
* 与有源接收器（KSD-120T KSD-120R KSD-2204R KSD-2208R KSD-2216R）配合使用，*远传输视频信号1200m
* 即插即用，无需
电源* 普通BNC公头
* 采用优质
玻璃纤维抗高频板材
* 防水设计
* 专利设计外观 体型精小，外形美观，设计合理，便于安装在
硬盘录像机上或置于
防护罩内
【其它】
非屏蔽五类或五类以上双绞线（请使用标准五类或五类以上
无氧铜双绞线，线材的质量会直接影响传输图像的效果以及传输距离。）
特性阻抗:100Ω±20Ω
直流回路电阻:18Ω/100米
差分
电容:62pf/米（*大值）
