一、适用范围
1.BZC8050系列防爆防腐操作柱(以下简称操作柱)适用于防护等级不超过IP65和防爆标志符合ExedⅡCT6的场所(1区、2区)。
2.在交流50Hz、额定电压380V、220V的电路中作远距离操作电磁电器或对信号及小型
电机进行通断、转换控制之用,也可在被控电机附近就地、间接对其进行起动、停止、反转操作；
3.装有
电流表、信号灯的操作柱还可对电机运行或电路情况进行监测、显示或发送信号。
4.操作柱按GB3836.1～3等相关标准设计、制造与检验。
二、在下列条件下可靠工作
1.海拔不超过2000m；
2.运行环境温度为-20～+40℃；
3.周围空气相对湿度不大于95％(+25℃时)；
4.含有ⅡA、ⅡB、ⅡC类T6组及以下组别的爆炸性气体环境；
5.不超过IP65的环境；
6.无破坏绝缘的气体或蒸气的环境；
7.无显著摇动和冲击振动的环境；
8.污染等级:3级；
9.安装类别:Ⅱ类。
三、主要技术参数见下表。
使用类别 额定电压V 额定电流A 防爆标志 电缆外径
mm 进线口螺纹 G＂ 防护等级
AC1、AC3 220/380 16 ExedⅡCT6 10～18 3/4～1 IP65
四、结构概述
1.操作柱外壳采用
玻璃纤维增强不饱和聚脂树脂压制而成。具有外形美观，耐腐蚀，抗静电，耐冲击及热稳定性好等特点。
2.其结构具有防尘防水能力。腔内可安装按钮、电流表、信号灯、
转换开关等防爆元件。
3.电缆通过引入装置引至
接线端子连接。
4.立式操作柱引入装置置于立柱
钢管内。电缆布线或钢管布线。
五、BZC80安装、使用、维护
1.安装前应检查操作柱铭牌上所列的基本数据是否符合实际使用条件。
2.操作柱应可靠接地。
3.无论采用何种方式布线，电缆必须通过
密封圈接至接线端子，且必须将密封圈压紧，以保证其密封性能。
4.维修时严禁带电开盖。
5.维修时如发现密封圈老化，应向制造厂订购，并及时更换，切不可随意替换。
6.安装和维护时应对所有元件妥善保护，若需更换元件，替换元件应符合本产品的要求。
六、品质保证
本产品严格按照ISO9001:2000以及防爆国家标准GB3836-2010 爆炸性环境用气体环境标准制作而成，所有制作标准高于国家相关标准，并在生产制作过程中步步检验，经出产检验合格后出厂，严格保证产品的质量安全；
产品出厂外壳质保期为3年，其他元件质保期为1年，在质保期内产品质量由我公司负责；
七、其他主营产品

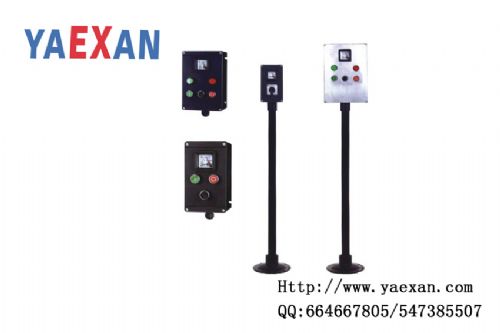

主要适用于ⅡC级危险防爆场所及防腐场所，产品简称BZC8050防爆防腐操作柱。
