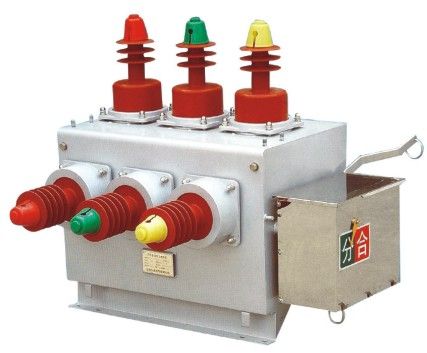

[*ZW12-12*][*ZW12-12*]真空
断路器是在西门子3AF技术基础上而开发的一种应用范围较广的户内开关产品
一、概述ZN12-12系列
真空断路器是在西门子3AF技术基础上而开发的一种应用范围较广的户内开关产品。额定电压12kV、三相交流50Hz的户内高压开关。适于作发电厂、变电所等输配电系统的控制或
保护开关，尤其适用于开断重要负荷及频繁操作的场所。该系列断路器可配用于各种类型的间隔式、铠装式金属封闭
开关柜。该系列断路器的操动机构为
弹簧储能式，可以用交流或直流操作，亦可用手动操作。
二、主要技术参数额定电压(kV)额定电流(A)额定短路开断电流(kA)额定短路关合电流(kA)额定峰值耐受电流(kA)额定短时耐受电流(kA)额定短路持续时间(s)额定短路电流开断次数(次)重量(kg)121250~250031.5808031.5430130121250~31504010010040430140121250~3150501251255048150
三、结构简介： 断路器主要由真空灭弧室、操动机构及支撑部分组成。在用
钢板焊接而成的机构箱上固定六只环氧树脂浇注
绝缘子。三只灭弧室通过铸铝的上、下出线端固定在绝缘子上。下出线上装有
软连接，软连接与真空灭弧室动导电杆上的导电夹相连。在动导电杆的底部装有万向杆端
轴承，该杆端轴承通过一轴销与下出线端上的杠杆相连，开关主轴通过三根绝缘拉杆把力传递给动导电杆，使断路器实现合、分闸动作。
四、订货须知订货时请注明：断路器名称、型号、主要技术参数及订货数量；电动机电压种类及参数；脱扣器种类及参数、数量；辅助开关接点对数；合、分闸电
磁铁电压。 ZN12真空断路器为额定电压12KV,40.5KV,三相交流50HZ的户内高压开关设备,是引进德国西门子公司技术制造的产品.
