一、概述
板式

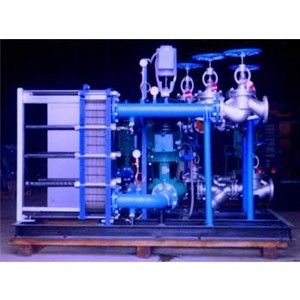

换热机组由板式
换热器、循环
水泵、稳压泵、温控装置、
过滤器、阀门、仪表及
控制柜组合而成。具有结构紧凑、占地少、效率高、噪声低等优点。极大简化和加快供热工程的设计及施工安装进度。
二、型号编制
CLZH—口—口/口
循环泵流量（m2/h）/扬程（m）
换热面积（m2）
组合式换热机组
三、结构特性
1、系统原理
CLZH型组合式换热机组,将传统的机房布置方式改为整体形式,系统原理如图示:
2、组成部件
①
板式换热器是组合机组的核心部件，潺林高品质板式换热器是换热机组正常工作的可靠保障。
②
循环水泵洒用立式
管道泵（热水泵），选用国内知名品牌。
③稳压泵采用旋涡泵，启停由压力控制。
④温控装置为潺林的主要产品之一—CLW型水温智能控制仪控制，精度高、无泄漏、使用寿命长。
⑤控制柜集中了水温智能控制，稳压泵自动控制及循环泵启停控制，关键电气元件均选用进口产品，稳定可靠。
⑥阀门、仪表等均用优质产品，管道采用无缝
钢管。
⑦整体为可拆式结构，可分散运输，现场组装。
四、设计
组合式换热机组的设计包含板式换热器、循环泵稳压泵、温控装置及附件的设计选型。
潺林设计人员根据用户提供的相关参数进，进行计算选型，确定设备型号及参数，反馈至用户确认。
另可根据用户要求进行设计。
五、安装、使用
1、安装
CLZH组合式换热机组安装简便，定位后对应连接管口即可，同时注意以下事项：
①机组可整机运输，亦可分散运输、现场安装；
②机组应置于高出地面100～150mm的基础上，并用
橡胶板垫平，防止倾斜，无需固定；
③连接管道时，避免将推力或重力作用于机组上；
④系统应防止超压运行，设置压力保护；
⑤安装时，注意在机组四周保留一定的操作空间。
2、使用
①运行前应检查管道连接是否正确；
②运行时应先启动循环泵，再开启热媒阀门；停止运行时，先关闭热媒阀门，后停止循环泵；
③应对机组进行必要的维护，尤其是板式换热器和温控装置。
