一、概述
主要根据
流量计反馈给定量控制仪的脉冲流量信号，当流量累计流量达到设定的数值（定量值），定量控制仪会给
电磁阀门或泵一个开关信号，已达到对阀门、泵的启动和关闭控制。实现对加料的自动和手动控制。该系统精度高，操作简单，可现场校准。
二、系统组成
流量
传感器(选择对应的口径和流量控制流量范围)＋泵或电磁阀门＋定量
控制柜三、功能说明
1．
流量传感器：流量传感器主要是采集流量信号，反馈给定量控制仪。

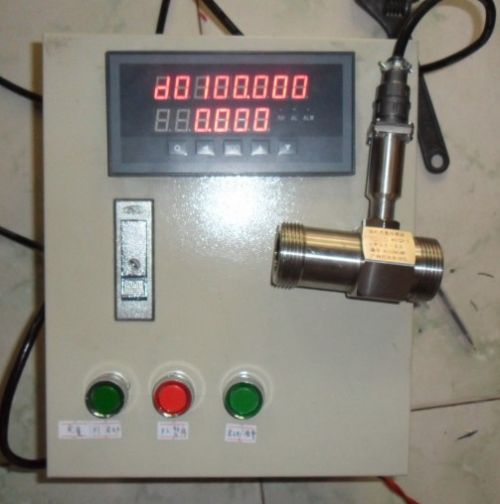

2．定量控制柜：主要有定量控制仪表＋电柜组成。
电控柜功能说明：
（1）定量控制仪
可任意设置所需要加入的水量（定量值）
定量控制仪具开关量信号输出，当设定好定量值，仪表根据流量传感器反馈的流量信号，当达到设定值后，自动关闭泵或阀门。
带有瞬时流量，累计流量，加入量显示功能
控制仪带有面板清零装置。
（2）恢复按键：既在突然断电或其他原因造成定量控制中途停止时，按恢复键可以继续加入未完成的定量值。
（3）停止按键：遇到紧急情况，可按此键停止阀门
（4）启动按键：每次操作完成后，按此键可以将定量值清零，重新开始下一批次操作。
可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。并可进行现场修正。高清晰
液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类
涡轮流量计均为防爆产品....防爆等级为：ExdIIBT6。
一 该类涡轮流量产品具有脉冲信号输出型、电流信号输出型、现场显示型等，可满足各种不同的使用要求。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、
PLC、DCS等计算机控制系统配合使用。
二、产品特点
1. 高精确度，一般可达±1％R、±0.5％R，高精度型可达±0.2％R；
2. 重复性好，短期重复性可达0.05％~0.2％,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是*选用的流量计；
3. 适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4. 可获得很高的频率信号（3-4kHz），信号分辨力强；
5. 范围度宽，中大口径可达1:20，小口径为1:10；
6. 结构紧凑轻巧，安装维护方便，流通能力大；
7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8. *型传感器类型多，可根据用户特殊需要设计为各类*型传感器，例如低温型、双向型、井下型、混砂*型等；
9. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
仪表口径及连接方式 4、6、10、15、20、25、32、40采用
螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用
法兰连接
精度等级 ±0.5％R
量程比 1:10；1:15；1:20
仪表材质 304
不锈钢、316（L）不锈钢等
被测介质温度（℃） -20～＋120℃
环境条件 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号 4-20mADC电流信号
供电
电源 自带锂
电池供电（可连续使用3年）；+24VDC
信号传输线 2×0.3（二线制）
传输距离 ≤1000m
信号线接口 内螺纹M20×1.5
防爆等级 ExdIIBT6
防护等级 IP65
