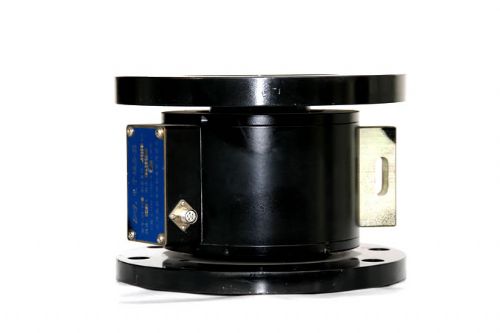

ZRN506系列扭矩
传感器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数的
扭矩传感器。
ZRN506型转矩转速传感器是ZRN505系列转矩传感器的双
法兰形式，无底座安装。安装方便，尺寸精巧。
本系列扭矩传感器具备:
1.扭矩测量功能;
2.能源及信号非接触传递功能,
3.输出信号数字化功能.
4.可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号,
5.传递信号时与是否旋转，转速和转向无关。可以适应长时间,高转速运转。
6.精度高，稳定性好；
5.体积小，重量轻，易于安装；
7. 不需反复调零即可连续传递正反转扭矩信号；
8.没有集流环等磨损件，可以高转速长时间运行；
9. 抗干扰性强； 可任意位置,任意方向安装;
技术指标
1.量程范围：5，10，20，50，100，200，500，1000，2000Ｎ·m,10000N.m；，五种外形尺寸 非标准量程及尺寸可以定做。
2.精 度:０.5％Ｆ·Ｓ；
3.适用转速3000转/分以下.
4.环境温度：0℃-５0℃
5.频率响应：100 μs
7.输出信号: 0-12v方波频率; 负载电流<10mA. 零扭矩:10 KHZ ; 正向满量程:15 KHZ ;反向满量程:5 KHZ；
8.信号插座 : (1)0V. (2)+15V. (3)-15V. (4)空 ．(5)扭矩信号.
安装
1．ZRN506型双法兰扭矩传感器由静止外壳和旋转盘两部分组成.
2．通过法兰
联轴器分别与动力或负载联接.
3．静止外壳柔性固定在基座上.允许摆动,不得转动.
信号处理
1．使用ZRN505系列扭矩仪表显示扭矩值。
2．直接将扭矩频率信号送给计算机或PLD进行处理；
3．转换为4—20mA或1—5V模拟信号.
使用注意：
1.接线必须正确;
2.±15V的范围:不得低于±14.5V不得高于± 15.5V ;
3.信号线输出不得对地,对
电源短路,输出电流不大于10mA;
4.屏蔽
电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。
5.使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸
