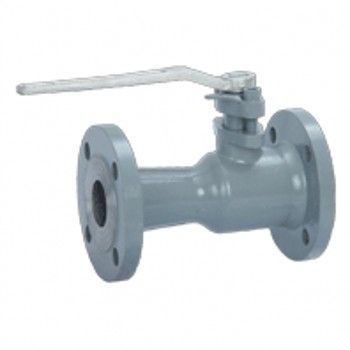

高温
球阀是采用新型密封材料为阀座,经同类产品
聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，
高温球阀与
截止阀、
柱塞阀、
排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
性能参数:
型号
公称压力
(MPa) 强度试验压力
(MPa) 密封试验压
(MPa) 适用温度
(℃) 适用介质
QP41M/F-16C 1.6 2.4 1.8 -28～+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
QP41M/F-16C 2.5 3.8 2.8 -28～+350 (PPN)
主要零部件材料:
序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸
不锈钢 2
密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3 球 不锈钢
4
填料 聚四氟乙烯
5 填料压盖 QT450－10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢
主要技术参数:
型号 规格 尺寸
L D D 1 D 2 z-φd H b
QP41M/F-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24
