ZW32-12M/630-20
ZW32-12M/1000-20
ZW32-12M1250-25

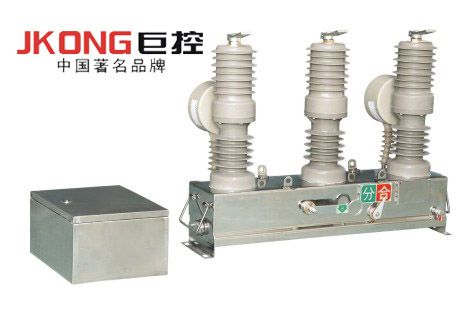

ZW32-12M永磁高压真空
断路器，融合了当今世界*新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。外绝缘采用进口户外*型环氧树脂整体浇注而成，具有耐紫外线，防闪络，抗污染等优点。本产品完全无油，无SF6，免维护，不污染环境。ZW32永磁
真空断路器采用先进的永磁机构，机械性能稳定可靠；并装有手动分闸机构，必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、*、免维护等诸多优点。
★产品的主要特性：
环氧树脂固体绝缘、无油、无SF6、对环境无危害
真空开断、纵向磁场灭弧、稳定可靠
进口户外*型环氧树脂，耐紫外线、防闪络，不易老化
永磁操作机构，免维护，可长期可靠工作
双稳态永磁机构，不会退磁，可**使用
机械寿命*少可以达到20000次以上
结构紧凑、体积小、重量轻，便于安装和运输
箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用
不锈钢箱体)
采用高智能型微机控制器，提供多种功能，可满足用户的各种要求
可配FTU实现远方控制、监视以及实现SCADA功能
★主要技术参数：
额定电压 12kV 额定电流 630A
额定短路开断电流 20kA 额定短路关合电流 50kA
额定短时耐受电流 3S 20kA 额定峰值耐受电流 50kA
1分钟工频耐压 42kV 雷电冲击耐压 (BIL) 75kV
控制回路工频耐压 (1分钟)2000V 控制回路
电源电压 AC220/110V，DC220V
额定操作顺序 分t1合分t2合分t3合分 －闭锁
t1 为 0.5～5s t2、t3均为2～5s 防污等级 IV级以上
机械寿命 20000次 适应温度范围 -40oC～+50oC
重量 95kg
★机械特性、主回路电阻
触头开距 10±1mm 主回路电阻 ≤110μΩ
分闸同期性 ≤2ms 合闸同期性 ≤3Ms
分闸速度 1.0±0.3M/s 合闸 速度 0.6±0.2m/s
