由

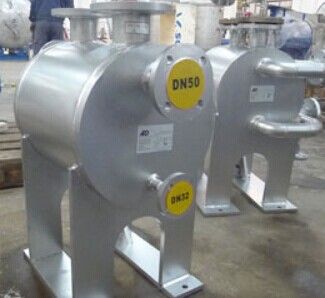

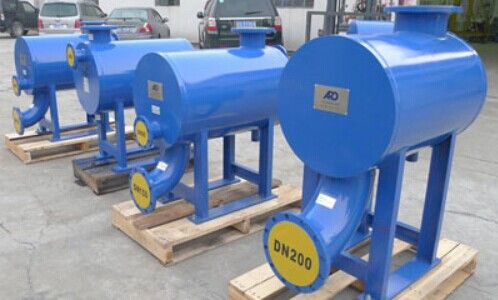

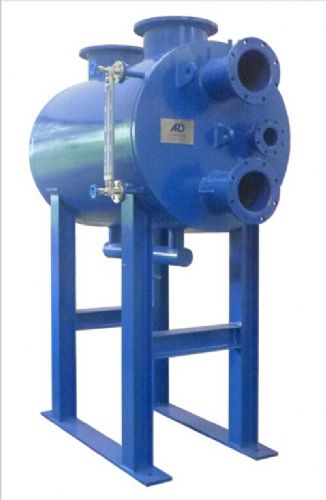

波纹板组和壳体构成,它具有换热效率高、端部温差小、耐高温高压、密封性能好、压降低、节省占地面积、安全可靠、结构紧凑等优点,是集板式
换热器和管壳式换热器优点于一身的新型换热器。在制冷、炼油、化工、医药、食品、饮料、啤酒、冶金、电力、环保、油冷器等工业领域广泛应用。
优势:
1.结构紧凑、体积小,更便于维护服务。
2.独特的人字形波纹设计,具有极高的热传导率。
3.低容积量,阻力损失小,热损失小。
4.激光或等离子焊接,密封性更好。
5.运行压力广,*大可做到70bar。
6.优良材质板片(AISI304/316L),抗腐蚀能力更强。
设备性能:
标准温度设计-80~300 ℃。
特殊设计温度:-195~500℃。
标准压力设计:1、6、10、16、25、50bar。
特殊压力设计:真空~70bar。
单板面积:0.016~2.0㎡。
换热设计:冷凝、蒸发、液-液、气-液、气-气。
冷热温差:*低1℃温差。
抗疲损:板纹间多触点,抗震、抗应力疲损。
清洗方便:拆开壳体
法兰可进行机械清洗。
