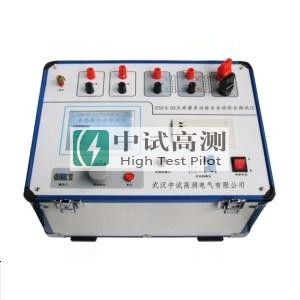

ZSFA-III
互感器多功能全自动
综合测试仪是一款全自动化
电流互感器特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、CT极性试验、CT变比极性试验。仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。
产品特点
1. 操作安全方便：全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试值后，无需人工接触被测试设 备，省去手动调压、人工记录、整理、描绘曲线等烦琐劳动。快捷、简单、方便。无需计算机知识，极易掌握，使试验 人员远离高压电路，确保其人身安全。
2. 功能全面：可测试保护CT伏安特性、自动绘出5％和10％误差曲线、变比、极性，还可以输出大电流用于测试CT的二次 回路。
3. 输出容量大：伏安特性试验*大输出电压高达1000V，变比试验*大电流高达600A，仪器输出容量为5KVA。
4. 可选配件齐全：配件包括外接升压器、外接升流器、外接
调压器。外接升压器*高电压可升至2000V/3A，外接升流器 可升至1000A，外接调压器*大输出可达1500V/20A，采用外接升压器时，*高可做500KV等级1A电流互感器的伏安特性 试验。
5. 人机界面好：大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分 析，自带微型
打印机，可随时打印曲线和试验结果。
6. 人机交互便捷：仪器使用高性能光电旋转鼠标作为输入设备，操作简单方便，使用寿命长。
7. 数据存储量大：仪器内置Flash存储器，可以存储大量的试验数据，数据保存后掉电不丢失，现场试验完成后，可在室 内查看和打印试验结果。
8. 多通道人机交互：仪器除了用旋转鼠标对其进行输入控制外，还可以通过自带的RS232通讯接口与计算机联机，实现 PC机和仪器通讯，试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据，仪器所带PC机应用软件功能强 大，外形美观，操作简单，可实现试验结果的保存、打印，并可将试验数据导出为EXCEL格式文档进行编辑。
9. 试验结果操作方便：试验后可以通过游标来显示曲线上每点对应的电压和电流值，打印可以选择打印数据或者打印曲 线或者两者同时打印，还可以按实际需要来设定数据的打印间隔，保存可以根据实际需要来设定保存的类型和标号。
10. 多
电源供电模式：仪器电源可实现AC220V和AC380V自适应供电。当交流功率电源输入端子接AC220V电压时，交流电压 输出为0-600V，当输入端子接AC380V电压时，交流电压输出为0-1000V。用户可根据实际需要进行选择。
产品参数
仪器主机 220V 0～600V、0～20A 0～600V、0～20A 0.5％
380V 0～1000V、0～20A 0～1000V、0～20A 0.5％
220V 0～600A 0～600A 变比测量精度1％
外接升压器 220V 0～1650V、0～3A 0～1650V、0～3A 0.5％
380V 0～2000V、0～3A 0～2000V、0～3A 0.5％
外接升流器 220V 0～1000A 0～1000A 变比测量精度1％
外接调压器 0～1000V、0～30A 0.5％
仪器工作电源 AC220V/380V 50HZ 外形尺寸 420mm×330mm×320mm 重量 24㎏
