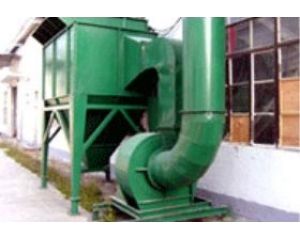

QMC-Ⅰ型脉冲布袋
除尘器本体分隔成若干个箱区，每箱有32、64、96等条滤袋,在每箱侧边出口
管道上有一个
气缸带动的提升阀.脉冲
布袋除尘器在过滤含尘气体一定的时间时,清灰控制器会发出信号.*一个箱室的提升阀就开始关闭切断过滤气流,然后
脉冲布袋除尘器箱室的
脉冲阀开启,以大于0.4MPa的压缩空气冲入净气室,清除滤袋上的粉尘.当这个动作完成后,提升阀重新打开,使这个箱室重新进行过滤工作,并逐一按上述程序完成全部清灰动作.QMC-Ⅰ型脉冲布袋除尘器是采用分箱室清灰的,清灰时,逐箱隔离,轮流进行.各箱室的脉冲和清灰周期由清灰程序控制器按事先设定的程序自动连续进行,从而保证了压缩空气清灰的效果.整个脉冲布袋除尘器箱体设计采用了进口和出口总管结构,灰斗可延伸到进口总管下,使进入的含尘烟气直接进入已扩大的灰斗内达到预除尘的效果.所以QMC-Ⅰ型脉冲布袋除尘器不仅能处理一般浓度的含尘气体,且能处理高浓度含尘气体.
技术参数表
型 号 袋 数 过滤面积 风速 过滤风量
(米3/时) 阻力 效率％ 外形尺寸
(长×宽×高) 重量
(公斤)
QMC-24 24 18 2-4 2160-4300 120 99％ 1025×1678×3660 850
QMC-36 36 27 2-4 3250-6480 120 99％ 1425×1678×3660 1117
QMC-48 48 36 2-4 4320-8630 120 99％ 1820×1678×3660 1259
QMC-60 60 45 2-4 5400-10800 120 99％ 2225×1678×3660 1573
QMC-72 72 54 2-4 6450-12900 120 99％ 2625×1678×3660 1777
QMC-84 84 63 2-4 7550-15100 120 99％ 3025×1678×3660 2029
QMC-96 96 72 2-4 8650-17700 120 99％ 3588×1678×3660 2181
QMC-120 120 90 2-4 10800-20800 120 99％ 4385×1678×3660 2610
