软
起动柜概述及控制功能

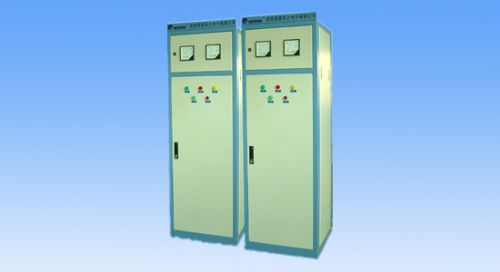

STRG系列电动机软起动
控制柜是以STRB软起动器为核心起动元件成套的软起动控制装置，
软起动柜内配置了三相
电源进线
断路器、旁路
接触器、预留了远程控制的接口端子，柜门上配有起动、停止按钮及运行、停止、故障指示，同时还配有
电流表及
电压表，以显示电源电压及
电机运行电流。STRG系列产品可直接安装使用。
原理图
结构尺寸
规格型号 适配电机功率
( KW ) 外形尺寸（mm） 重 量
（kg）
宽 高 厚
STRG008-3 7.5 560 1800 450 90
STRG015-3 15
STRG022-3 22
STRG030-3 30
STRG037-3 37
STRG045-3 45
STRG055-3 55
STRG075-3 75
STRG090-3 90 600 1800 560 130
STRG110-3 110
STRG132-3 132
STRG160-3 160
STRG187-3 187 700 2000 600 180
STRG200-3 200
STRG250-3 250
STRG280-3 280
STRG320-3 320
STRG400-3 400 800 2200 600 200
STRG450-3 450
STRG500-3 500
产品介绍
全新的硬件设计：XHVl00／XHV150系列
变频器采用ARM(32位)+DSP(16位)的双CPU系统控制方案，引领矢电流矢量控制：先进的磁场定向矢量控制算法完成电机的完全解藕控制，实现真正的电流矢量控制，提供高性能的有PG矢量控制(VC)，无PG矢量控制(SVC)和转矩控制(TC)。
模块化设计理念：XHV100／XHV150系列变频器根据不同的行业特征，提供开放式的二次开发平台，并设计*扩展功能卡，优化行业解决方案，用户仅需配置扩展功能卡，便能获得行业*变频器的功能，真正做到低成本实现用户量身定制的系统。
技术特点
三种速度控制方式：无PG矢量控制(SVC)、有PG矢量控制(VC)、V／F控制方式；达到180％的低频力矩输出，转矩控制精度±5％(VC)；有PG矢量控制提供转矩控制模式，为张力控制提供专业的解决方案；有PG矢量控制速度精度达到±0.1％， 提供1：1000的速度控制范围；
18.5~90kW变频器内置直流
电抗器，提高输入侧功率因数，提高整机效率及稳定性，有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰；
1.5—15kW各规格内置制动单元，若需快速停车，可直接连接制动电阻；丰富的扩展卡实现行业解决方案：注塑卡、供水卡、IO扩展卡、通讯卡和PG卡；
16段的简易
PLC、多段速及PID控制、摆频功能；提供多功能的10路数字量输入、4路模拟量输入、3路
继电器输出、2路模拟量输出；转速追踪再起动功能，实现对旋转中的电机无冲击平滑起动；提供可选的LED／LCD操作面板，实现方便快捷的操作，LCD操作面板具备参数快速拷贝功能，方便用户的调试。
应用场合
XHV100系列变频器输出频率为0-400Hz，主要应用场合：塑料和化纤挤出设备；金属加工机械：
车床、
铣床、刨床、
磨床；建材：水泥、玻璃主传动设备；橡塑机械；电线挤出设备。
