FKN12-12/630-20
FKN12-12D/630-20
FKN12--12R/630-20
FKN12--12RD/630-20
FKN12-12RD/125-31.5
FKN12--12RD/125-31.5
FKN12高压
负荷开关高压负荷开关FKN12
压气式负荷开关FKN12

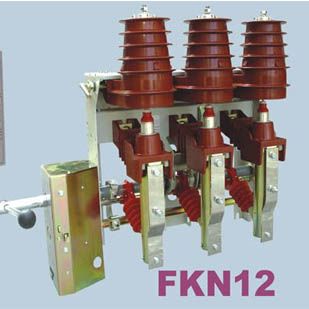

一、产品概述
FKN12A--12D/630-20户内交流高压负荷开关（以下简称FKN12A--12D负荷开关）是额定电压为12KV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，闭环电流，空载
变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。 FKN12A--12D.R/100-31.5型户内交流高压负荷开关——
熔断器组合电器（以下简称FKN12A--12D.R组合电器）是FKN12A--12D负荷开关开断与S□LAJ-12（XRNT □-12）高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸.
二、、技术参数 FKN12A-12D系列负荷开关,FKRN12A-12D系列负荷开关--熔断器组合电器技术参数序号
名称 单位 FKN12A-12D FKRN12A-12D
1 额定电压 KV 12 12
2 额定频率 Hz 50 50
3 额定电流 A 630 125
4 额定绝缘水平 1imm工频耐受电压 对地,相间 KV 42 42
隔离断口 48 48
雷电击耐受电压(峰值) 对地,相间 75 75
隔离断口 85 85
5 额定短路耐受电流(热稳定电流) 负荷开关 KA 20 接地开关 20
6 额定短路持续时间(热稳定时间) 负荷开关 S 4 接地开关 2
7 额定短路关合电流(峰值) KA 50
8 额定开断电流 有功负载开断电流 A 630
闭环开断
电源 630 5％有功负载开断电流 31.5 电缆充电电流 10 开断空载变压器容量 1250
9 额定短路开关断电流(限流熔断器) KA 31.5
10 额定转移电流 A 1200
11 机械寿命 次 2000 2000 4-2机构特性见表二:序号 名称 单位 数据
1 断口开矩 mm ≥150
2 相间中心距 210±2
3 相间空气间隙 ≥125
4 行程 210±4
5 超行程 ≥41
6 三相合闸不同期 ms ≤10
7 三相合闸不同期 ≤5
8 分励脱扣器固有分闸时间 40~65
9 主回路电阻 U ≤300 4-3 FKRN12A-12D系列负荷开关--熔断器组合电器的限流熔器之额定电流的选择变压器容量选择,其选择的参考数见表三变压器容量(KVA) 100 125 160 200 2
四：安装方式
1、侧装左操作,侧面倒装左操作;侧面倒装左操作,侧装左操作.
2、为正面左操作,正面倒装操作.
3、为正面安装左操作,正面倒装左操作.
五、出厂文件主附件
A)安装使用说明书;
B)产品合格证;
C)产品出厂试验记录;
D)装箱单;
E)开关的接线原理图;
F)操作手柄;
G)柜门的联锁头;6-4 储存.
产品宜存放在通风,干燥,无剧烈震动,无腐蚀性气体的室内,严防雨淋,受潮和阳光曝晒.
六.安装
A)安装前应检查产品是否完整无缺,
紧固件是否松动.
B)
开关柜的安装面与开关的安装面必须良好的贴合,如有间隙,必须加
垫片垫平,千万不可用紧固件强行锁紧.
C)与开关进出连接母排的安装尺寸要准确,不能强行硬拉或强行紧固.注明：维护熔断器熔断撞击分闸时,必须更换同型号规格的三相熔断器.
七.订货须知用户在订货时请标明“请打√“型号 FKN12A-12 FKN12A-12D FRKN12A-12 FRKN12A-12D
安装方式：侧装 正装 倒装
操作方式：手动 电动
操作方向：左操 右操
分励脱扣(额定电压) 110V 220V
辅助开关 4a 4b
