应用范围： * 品牌： 久川
产品系列： C系列 型号： C03R7A2
额定电压： 单相AC220（V） 适配
电机功率： 3.7（kW）
滤波器： 内置滤波器 直流
电源性质： 电压型
控制方式： V/F开环 供电电压： 低压
电源相数： 单相 输出电压调节方式： PAM控制
外型： 塑壳 营销方式： 厂家直销
额定电流： 17（A） 电机容量： 6.8（KVA）
是否提供加工定制： 是

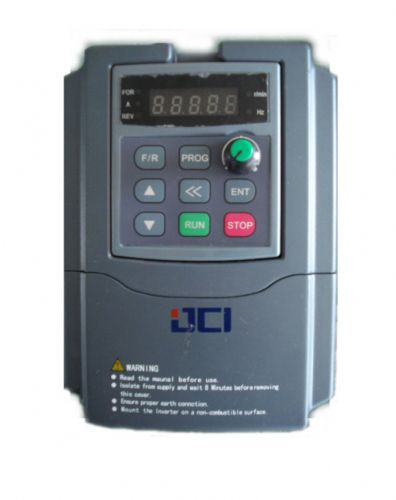

久川变频
调速器的相关元件组成：
1.CPU运算速度及精度、功能：
控制核心采用三菱公司*16位单片机（MCU）M30262，稳定性高；
软件采用优化空间电压矢量算法（SVPWM）：
优点：输出电压脉动低，电流谐波低，电机运转平滑，电磁噪声小的优点。
2.久川变频调速器逆变功率元器件： IGBT和单管。
2.1C00R4A2/4—C02R2A2/4、C03R7A2
变频器采用的是美国tyco泰科七单元
P8系列IGBT；
P8优点：可靠性高，裕量比较大。
可靠性、稳定性、过载能力等：逆变回路模块化设计，其制造成本略高于分立元器件单元电路，但是其电路可靠性，抗过载能力，运转寿命，功率循环能力大大超越分立电路的产品。
2.2C03R7A4-C015A4采用优派克（EUPRC）FP系列七单元模块。KT3 KE3系列。
优点：开关损耗很小，稳定性高。
过载能力强
2.3C018R5A4-C400A4 采用2单元模块。
C018R5A4-C075A4 富士2单元模块 目前准备换为EUPEC模块（其过载能力更强）。
C090A4-C400A4 采用英飞凌 Eupec。
3．整流桥
C018R5A4—C075A4应用日本三社 （六单元整流），输出为可控整流，
比传统变频器方案省掉一个交流
接触器，将接触器功能以可控硅电子开关模
式集成于整流模块中。
4.电源滤波
电容：功能特点是将脉动电压滤波（或者说平波）成平滑电压。
久川变频调速器采用江海（日立）电容。
5.机箱结构
C011A4以上机器采用铁壳机箱，走线采用
铜排结构。
优点：1、采用叠层铜排，没有采用电线结构所产生的杂乱电感，有利于更好的保护模块。
6.久川变频调速器的
散热风扇C00R4A2/4—C02R2A2/4采用
C03R7A4—C018R5A4 采用建准
C018R5A4—C075A4 采用日本美培亚NMB 准备换成建准的。 型号：24VDC。
C090A4以上采用苏州三协的风扇。型号是220V或者380V。
7.
接线端子小功率机器和控制端子：台湾町洋的端子；
大功率电源端子： 用的欧陆端子；此端子具有防滑丝功能（硬度比较高）。
8.
贴片电阻、电容（小元器件）
1.8.1 贴片电阻、电容采用台湾国巨 采用1％误差范围器件。
1.8.2 加工： PCB板制作、贴片SMT，工艺，焊接。
贴片：在台资企业 柏特加工。贴片过程采用“点红胶”工艺。（即贴片前用点红胶工艺对贴片器件进行固定。）例如：马自达汽车电子、爱默生变频板都在此公司加工。 贴片完毕后再做电脑光学定位检测（漏锡、错焊等）。
9.电流
互感器 C03R7A4—C200A4:采用国产托肯KTC系列（电压型
传感器）。
C200A4以上：采用电流型传感器。
久川变频调速器采用三路检测技术。 用三路互感器进行检测控制。
目前市面上有很多两路检测技术，与三路检测比，其无法检测：三相输出对地短路和输出缺相检测。
10.开关电容：美国CTE。（大滤波电容的吸收部分）保证滤波效果。
11.
开关电源及驱动电路：开关电源采用*IC+FET管，电网适应能力范围
宽：DC100～700V，完善的短路保护和过载设计，稳定可靠。IGBT驱动采用PC929，其有过流短路保护功能，设计参考ABB变频器IGBT驱动电路。对IGBT的欠压、过压、过电流、驱动异常、电机短路、对地短路、三相输出短路具备故障报警并关断输出能力，保护逆变模块不会损坏。
