特点及性能：
1、新型SCCV关闭系统设计，关闭可靠，寿命长久。
2、排放温度可调整，有效地利用高温凝结水中的显热，节能效果显著。
3、排放温度在管网运行时就可进行，并可任意角度安装。
4、阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄漏。
5、抗水击，排空气性能优良。
6、动作时无噪音，有利于保护环境。
7、通汽初始，阀门全部开启，低温冷凝水和空气迅速排除，大大缩短设备启动时间。
8、内部零件全部用
不锈钢制造，抗腐蚀、汽蚀。

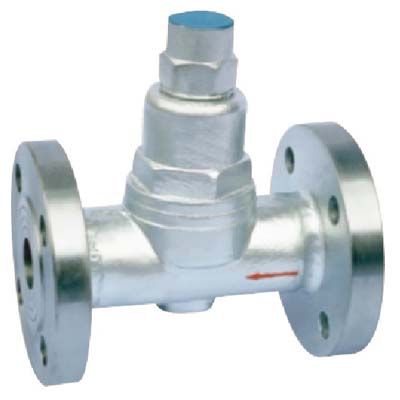

可调双金属片温度调整型蒸汽
疏水阀用途：
用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。
可调双金属片
蒸汽疏水阀主要外型及连接尺寸
Main External And Connecting Dinensions
产品型号
Produstion Type 公称通径DN(mm)
Nominal Diameter 连接方式 使用压力范围
（Mpa) *高允许温度℃
Max Vouchsafement Temperature 调整温度范围℃ 阀体材质
Material Of Body 主要零件材质
Material For Main Parts 外形尺寸
L H1 H2 W
TB6
(CS17H-16C) 15-20
25 内螺纹
ZG1/2-1 0.01-1.6 220 50-180 A105
(25) SUS(3Cr13) 90
95 109 35 58
TB6F
(CS47H-16C) 15-20
25
32-50
法兰Flange 0.01-1.6 220 50-180 A105
(25) SUS(3Cr13) 150
160
230 109 35 58
TB6W
(CS67H-16C) 15-20
25 承插焊 0.01-1.6 220 50-180 A105
(25) SUS(3Cr13) 90
95 109 35 58
TB11
(CS17H-16C) 15-20
25 内螺
纹ZG1/2-1 0.01-1.6 220 60-190 A105
(25) SUS(3Cr13) 90
95 109 35 58
TB11F
(CS47H-16C) 15-20
25
32-50 法兰
Flange 0.01-1.6 220 60-190 A105
(25) SUS(3Cr13) 150
160
230 109 35 58
TB3
(CS67H-16C) 15-20
25 内螺
纹ZG1/2-1 0.01-1.6 350 50-190 A105
(25) SUS(3Cr13) 90
95 85 23 54
TB3F
(CS47H-16C) 15-20
25 法兰
Flange 0.01-1.6 350 50-190 A105
(25) SUS(3Cr13) 150
160 85 23 54
TB3W
(CS67H-16C) 15-20
25 承插焊 0.01-1.6 350 50-190 A105
(25) SUS(3Cr13) 90
95 85 23 54
TB5
(CS17H-21C) 15-20
25 内螺
纹ZG1/2-1 0.01-2.1 350 50-200 A105
(25) SUS(3Cr13) 90
95 85 23 54
TB5F
(CS47H-21C) 15-20
25 法兰
Flange 0.01-2.1 350 50-200 A105
(25) SUS(3Cr13) 150
160 85 23 54
TB5W
(CS67H-21C) 15-20
25 承插焊 0.01-2.1 350 50-200 A105
(25) SUS(3Cr13) 90
95 85 23 54
