加工定制： 是 品牌： 精艺
型号： Y-100B 类型： 全

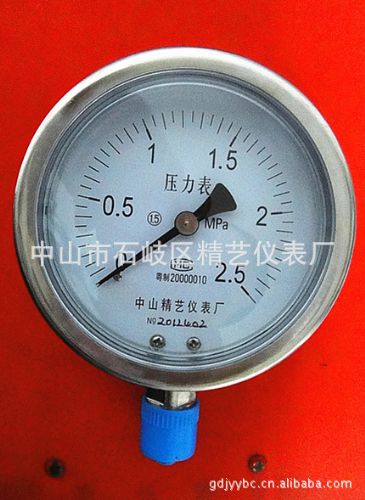

不锈钢压力表 测量范围： 0~2.5（MPa） 精度等级： 1.6级
联接型式： 径向 公称直径： 100（mm）
环境温度： -40~70（℃）
主要技术指标:
1。精度等级 ：±1.0％；±1.6％ ；±2.5％。
2。表壳直径：60mm；100mm ；150mm ；200mm。
3。表壳材质：
304不锈钢 ，
316不锈钢。
4。表壳形式：安全壳构造，隔板装置后释放
5。弹性元件及
接头体材质：304； 316，弹性元件与接头体氩弧焊接 。
6。机芯材质： 304不锈钢，316不锈钢。
7。接头螺纹：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。
8。测量范围：－0.1~0 MPa或,0.1~160 MPa
9。指针： 普通
10。表玻璃：
有机玻璃、安全型双层玻璃
11。耐震型充填材质 甘油98％（可选择
硅油、氟油或其它类别）
12。使用环境温度：
1）-25~70℃(外壳内充液)
2）-40~70℃(外壳内不充液)
13.。温度影响：
不大于0.4％/10℃(使用温度偏离20±5℃)
14。抗工作环境振动：
V·H·4级(外壳内充液) V·H·3级(外壳内不充液)
15。重量：
0.2kg (Y-50)
0.35Kg(Y-60)
0.55Kg(Y-75)
0.85Kg(Y-100)
0.95kg (Y-150)
安装方式
不锈钢压力表安装方式
过程连接尺寸
压力表直接安装式仪表的主要安装尺寸。具体如下图和表
外客公称直径D
mm 接头尺寸(mm)
d L d 1
60 M14×1.5 14 5
100 M20×1.5 20 6
150
200
250
注：当对仪表接头螺纹有特殊要求时，用户与厂商协商解决
