一、产品说明

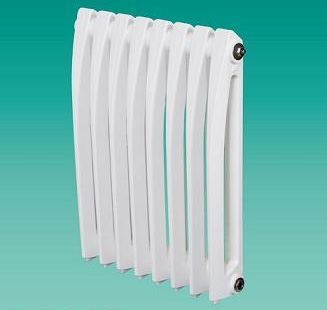

派捷朗琴（Longine）系列采暖散热器是北京派捷暖通环境工程技术有限公司2010年推出的一款新型专利采暖散热器。产品采用非对称弧面流线型外观设计，造型现代时尚,新颖飘逸，富含琴键般韵律美感，且易于清扫。此款产品的推出是铸铁散热器产品创新的一大革命性变化，必将成为未来的主流选择产品。产品内腔无砂处理，洁净光滑，可满足热计量温控系统使用，低碳节能；外表面采用环氧树脂静电喷涂，环保美观，产品使用寿命可达50年以上。
二、适用范围
适合各种工业与民用建筑热水或蒸汽供暖系统，满足热计量与温控技术要求。
三 派捷朗琴系列采暖散热器单片技术参数表
编号 型号 高度
(mm) 宽度(mm) 长度(mm) 中心距mm 重量(kg）≤ 散热面积m2 水容量L 散热量W 工作压力≤MPa 接管
尺寸
热水 蒸汽
普压 高压
2860 PTLQ-600-8(10) 680 113 60 600 4.8 0.25 1.02 116 0.8 1.0 0.2 G1
2840 PTLQ-400-8(10) 480 111 60 400 3.4 0.17 0.68 78 0.8 1.0 0.2 G1 1/4〞
四、连接形式与接口尺寸
基本连接形式为同侧上进下出或异侧上进下出，接口尺寸为G1 1/4。
五、配套附件
盲堵、跑风堵、补芯、托钩、支架、对丝、
垫片。
六、施工安装要点
详见本网站 技术支持----安装使用栏目内容,注册经审核通过后,成为正式会员,可下载。
