一、概述

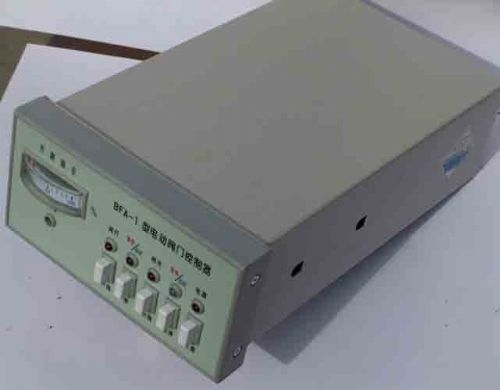

BFA型
电动阀门控制器是与
阀门电动装置配套使用的产品，用以控制电动阀门的开启和关闭。
二、技术参数
1、工作电压：380V 50Hz 三相四线制
2、控制功率：BFA-1 1.1Kw BFA-2 1.1Kw-4 Kw BFA-3 5.5 Kw -8 Kw
3、环境温度：-20℃—40℃
4、周围不含有强腐蚀性、易燃易爆介质
5、相对湿度不大于80％（20℃±5℃）
6、外形尺寸80×160×290mm，开孔尺寸152+1mm×76+1mm
7、重量：3Kg
三、安装与调整
1、根据所选购的型号规格按图将其安装固定，后面板上的接地端子必须可靠接地。
2、控制器和电动装置的电路图号是相同的，用电缆按相同的端子号把控制器和电动装置连接起 来，如果用户不需要现场控制，12、13、14端子可不接。电动阀门控制器用于自控系统中 时，12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。
3、按下
电源键，电源指示灯亮，现场远控开关指向远控，远控指示灯亮。
4、用手轮将阀门开启至50％开度处，按下开阀或关阀键，检查阀门的旋向与所按的按键是否一 致，如不一致立即按停止键，切断三相电源，调换三相电源中的任意两相。
5、按下开阀键，当阀门全开到位时，前面板上的开阀指示灯亮；按下关阀键，当阀门全关到位 时，前面板上的关阀指示灯亮；当阀门在开或关的过程中需要停止时，按停止键，阀门停止。 把4号和7号端子短接，前面板上的事故灯亮。
6、当阀门处在全开位置时， 调前面板上的调整电位器，使开度表显示100％处。
7、现场远控开关指向现场，现场指示灯亮，短路12号和13号端子，阀门和开向运行，为点动 状态；短路12号和14号端子，阀门向关向运行，为点动状态。
8、后面板上的保险管5×20，1A。
