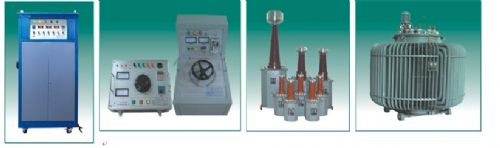

高压耐压
试验台应用于
电机、
变压器、电缆、电器、
绝缘材料、高压元件制造厂家，以及电力、科研和大专院校的高压试验室进行工频耐压试验，具有损耗低，重量轻，波形失真小等优点。产品规格齐全，性能可靠，各项性能指标符合IEC60060-1-89、IEC60060-2-94、GB/T16927.1-2-1997及GB/T3048.8-94等有关标准要求。
主要技术参数：
1、YDJ表示交流
试验变压器2、TDM表示交直流两用试验变压器
串级试验变压器可将二台或三台试验变压器串级成交流100kV、150kV、200kV、300kV的高电压。串级试验变压器的抽头电压有200V/400V两种
3、根据用户的需要，可在试验变压器高压绕组中抽出5～15kV的中压抽头，供高压电机和
发电机作交流耐压试验
4、变压器规格
变压器型号规格 容量KVA 低压输入 交流高压输出 直流高压输出
kV 变 比
电压
V 电流
A 电压
kV 电流
mA
YDJ/TDM-2/50 2 200 10 50 40 70 500
YDJ/TDM -3/50 3 200 15 50 60 70 500
YDJ/TDM -5/50 5 200 25 50 100 70 500
YDJ/TDM -10/50 10 200 50 50 200 70 500
YDJ/TDM -20/50 20 400 50 50 400 70 500
YDJ/TDM -30/50 30 400 75 50 600 70 500
YDJ/TDM -50/50 50 400 125 50 1000 70 500
YDJ/TDM -100/50 100 400 250 50 2000 70 500
YDJ/TDM -150/50 150 400 375 50 3000 70 500
YDJ/TDM -200/50 200 400 500 50 4000 70 500
YDJ/TDM -5/100 5 200 25 100 50 140 1000
YDJ/TDM -10/100 10 200 50 100 100 140 1000
YDJ/TDM -20/100 20 400 50 100 200 140 1000
YDJ/TDM -30/100 30 400 43 100 300 140 1000
YDJ/TDM -50/100 50 400 72 100 500 140 1000
YDJ/TDM -100/100 100 400 375 100 1000 140 1000
YDJ/TDM -150/100 150 400 72 100 1000 140 1000
YDJ/TDM -200/100 200 400 144 100 1000 140 1000
YDJ/TDM -20/150 20 400 288 150 133 210 1000
YDJ/TDM -30/150 30 400 72 150 200 210 1000
YDJ/TDM -50/150 50 400 144 150 333 210 1000
YDJ/TDM -100/150 100 400 288 150 666 210 1000
YDJ/TDM -150/150 150 400 433 150 1000 210 1000
YDJ/TDM -50/200 50 400 250 200 250 1000
YDJ/TDM -100/200 100 400 375 200 500 1000
YDJ/TDM -200/200 200 400 500 200 1000 1000
YDJ/TDM -50/300 50 400 50 300 166 1000
YDJ/TDM -100/300 100 400 43 300 333 1000
YDJ/TDM -200/300 200 400 72 300 666 1000
YDJ/TDM -300/300 300 400 250 300 1000 1000
6、XCJH、HTC系列
控制箱规 格 容量（kVA） 电 源 输 出 参考重量（kg）
相数 电压（V） 频率(Hz) 电压（V） 电流（A）
XCJH-3 3 1 220 50 240 13.6 17
XCJH-5 5 1 220 50 240 22.7 20
HTC-10 10 1 220 50 240 45.5 40
HTC-15 15 1 220
380 50 240
430 68
39 50
